VPC Endpoint について¶

VPC Endpoint とは¶

異なる VPC、または異なるリージョンに配置された AWS サービス同士の通信を、インターネットを経由することなく Amazon のネットワーク内で繋ぐサービス。

VPC Endpoint の機能¶

Interface Endpoint、Gateway Load Balancer Endpoint と Gateway Endpoint の3つの機能が提供されている。

Interface Endpoint: VPC内にインターフェイスを設置して、インターネットゲートウェイを介さずに、VPC外(AWS通信網内)のサービスにアクセスするための機能。
Gateway Load Balancer Endpoint: サブネットの IP アドレス範囲のプライベート IP アドレスを持つ Elastic Network Interface、トラフィックをインターセプトし、Gateway Load Balancer を使用して設定したネットワークまたはセキュリティサービスにルーティングするエントリポイントとして機能。
Gateway Endpoint: VPCにゲートウェイ（門）を設置することで、インターネットを介さずに、VPC内のサービスとVPC外（AWS通信網内）のサービスの通信を実現する機能。(AmazonS3 または DynamoDB のいずれかに向かう)

各種 VPC Endpoint の使用料金¶

時間単位の使用料金とデータ処理料金が課金するサービス
- Interface Endpoint
- Gateway Load Balancer Endpoint
料金なし
- Gateway Endpoint

VPC Endpoint を利用するメリット¶

実質的なインターネットとの出入口を封鎖して、セキュアな経路が実現できる。IGW(Internet Gateway)、NATGW が不要になる。
費用対効果。時間課金は無料か1/6に削減できる。上記、「各種 VPC Endpoint の使用料金」を確認してもらえればわかると思われている。東京リージョンで1時間あたり Interface Endpoint の使用料金は、＄0.014 になっており、それに対して、NATゲートウェイの場合、＄0.62 である(同じ東京リージョンで1時間に処理データ1GBあたり)。

VPC Endpoint 利用シーン¶

ユーザーは多くのVPCを管理している場合、プライベートサブネットにあるリソースからAWSのリソースにインターネットを経由せず、セキュアにアクセスする。また、大量に S3 や DynamoDB と通信が発生する場合、VPC Endpoint を使ったら、費用対効果が高くなる。

実践デモ - VPC Endpoint で 2つの VPC 間にエンドツーエンドの接続を設定する¶

Required Time: 1h30m

Architecture¶

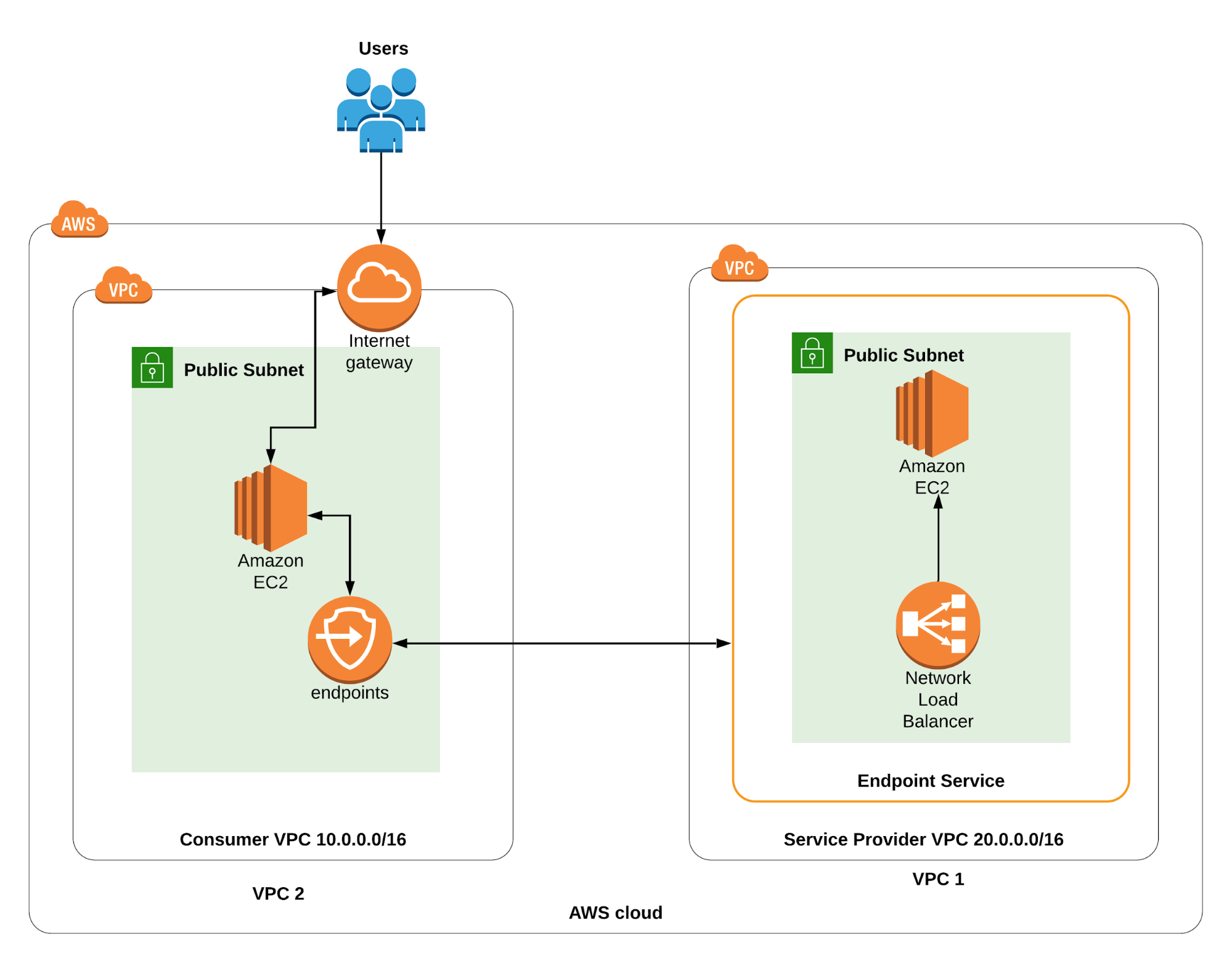

こちらの構築図で VPC Endpoint の実践デモを作成してみよう。 endpoint_architecture_demo

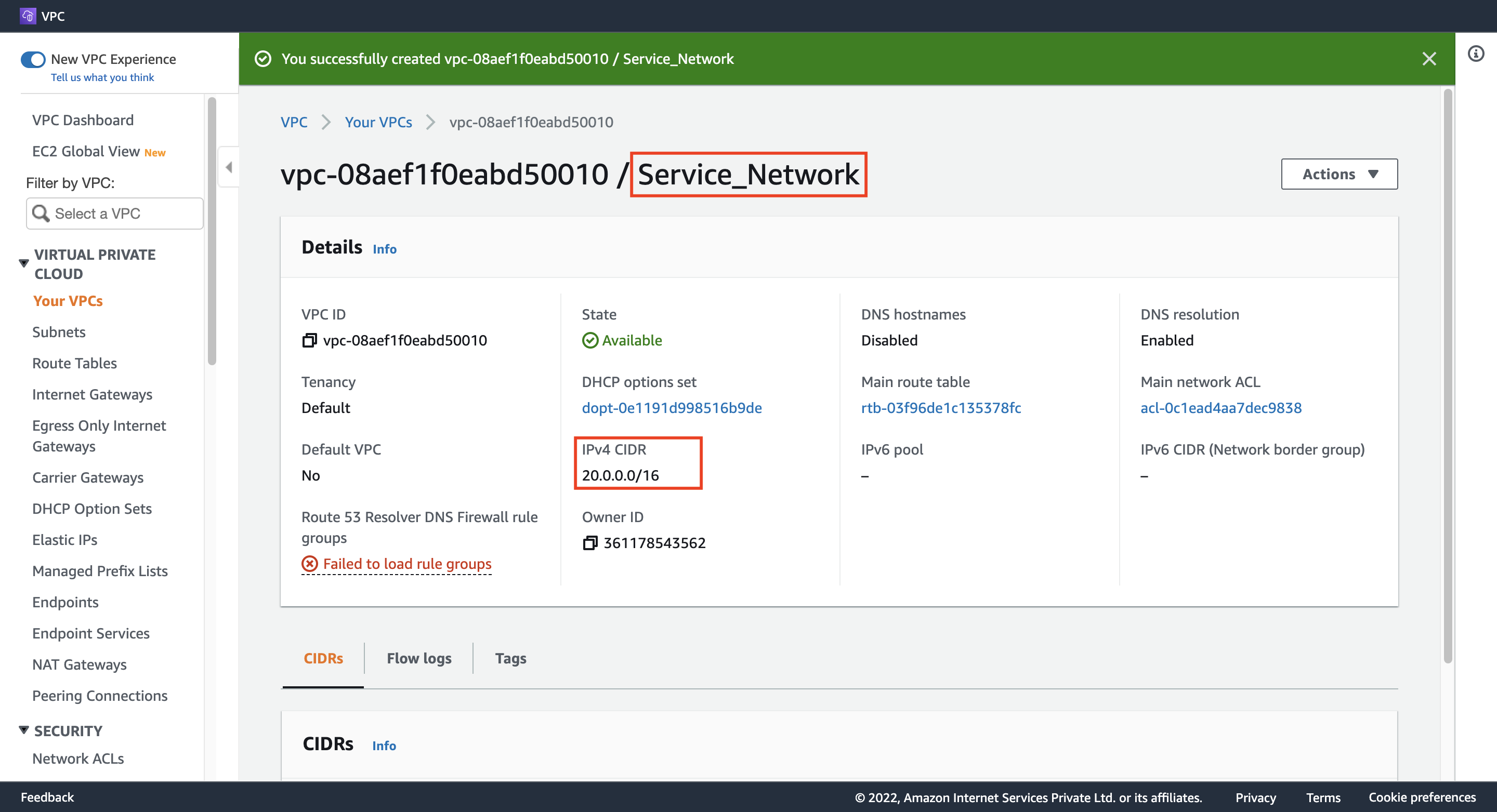

Step 1. Create a service provider VPC¶

Name tag: Service_Network
IPv4 CIDR: 20.0.0.0/16

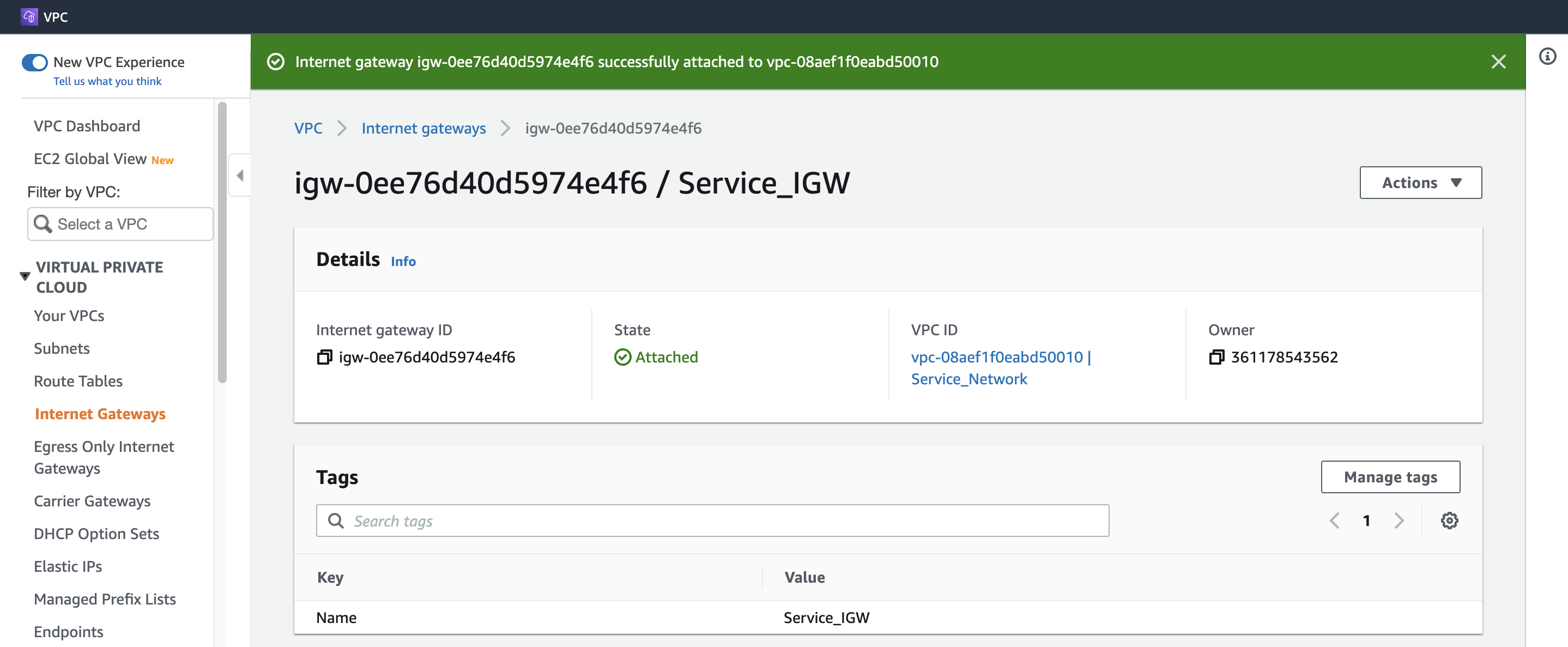

Step 2. Create and attach an IGW¶

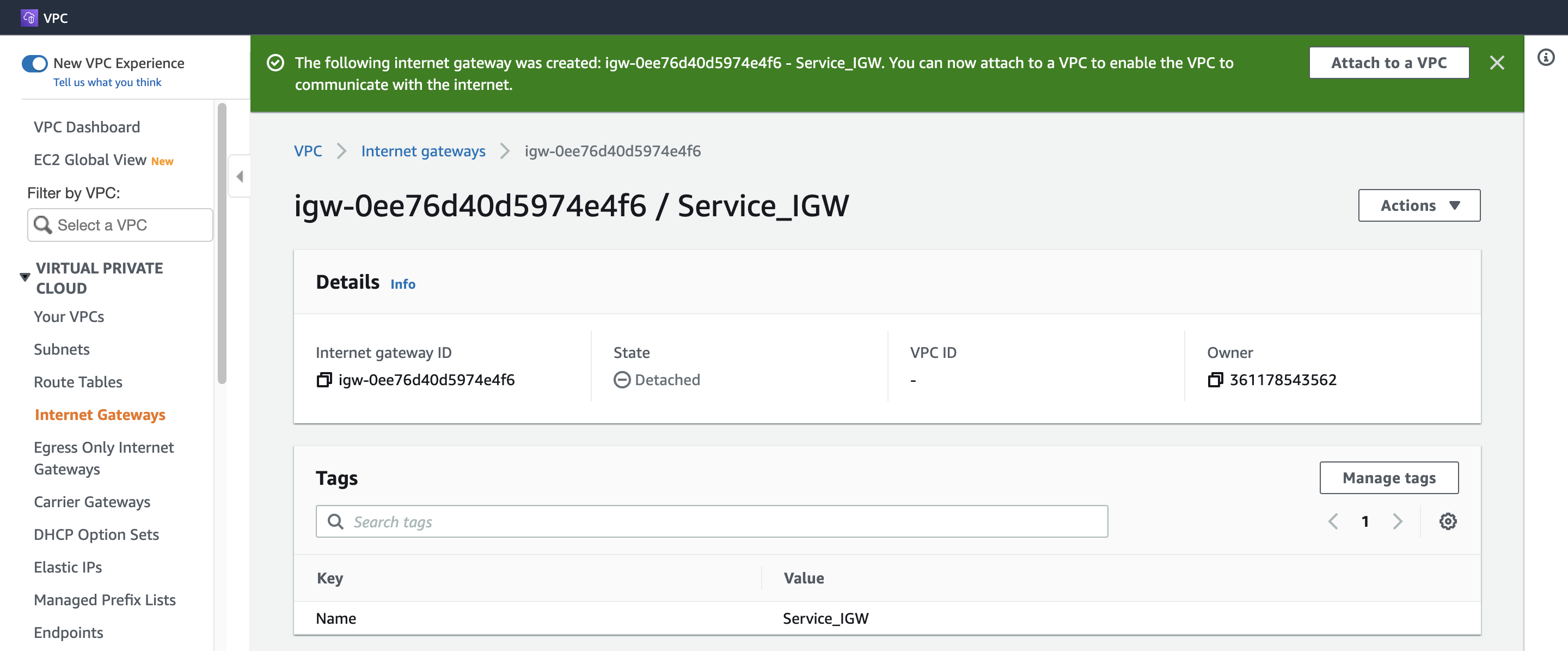

1. Create Service IGW¶

Name tag: Service_IGW

2. Attach Service IGW¶

Available VPCs: Service_Network

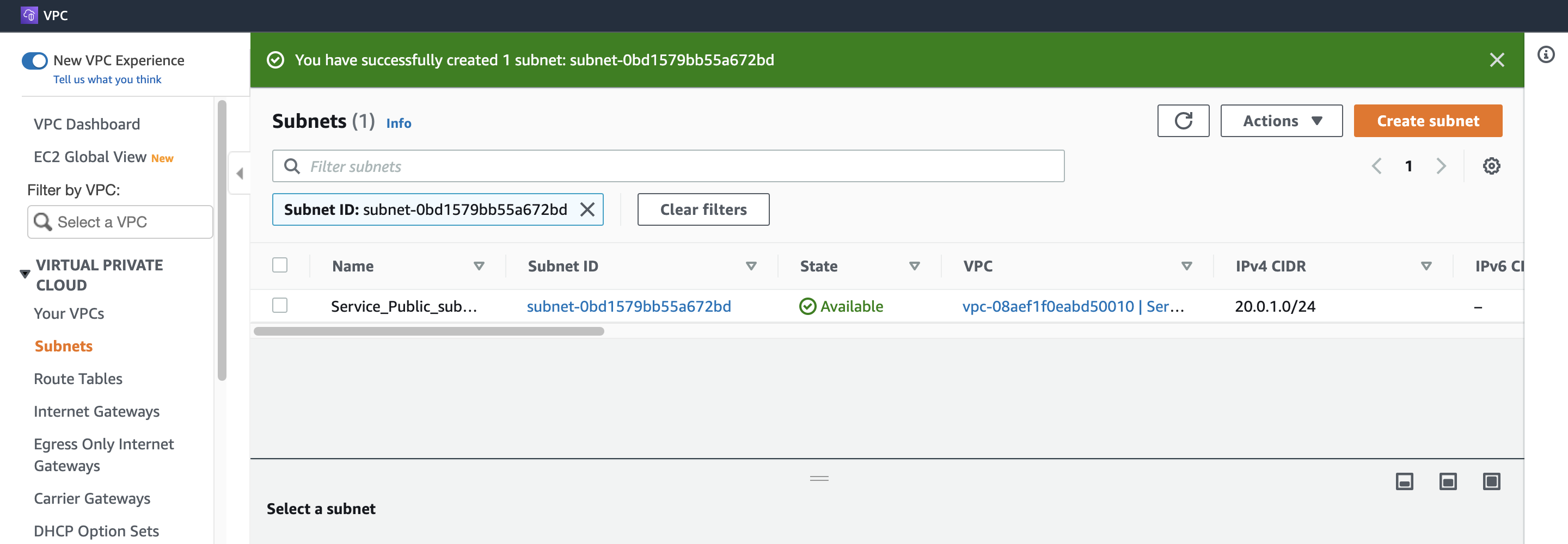

Step 3. Create a Public subnet¶

VPC ID: (プールダウンから選択) Service_Network
Subnet name: Service_Public_subnet
Availability Zone: us-east-1a
IPv4 CIDR block: 20.0.1.0/24

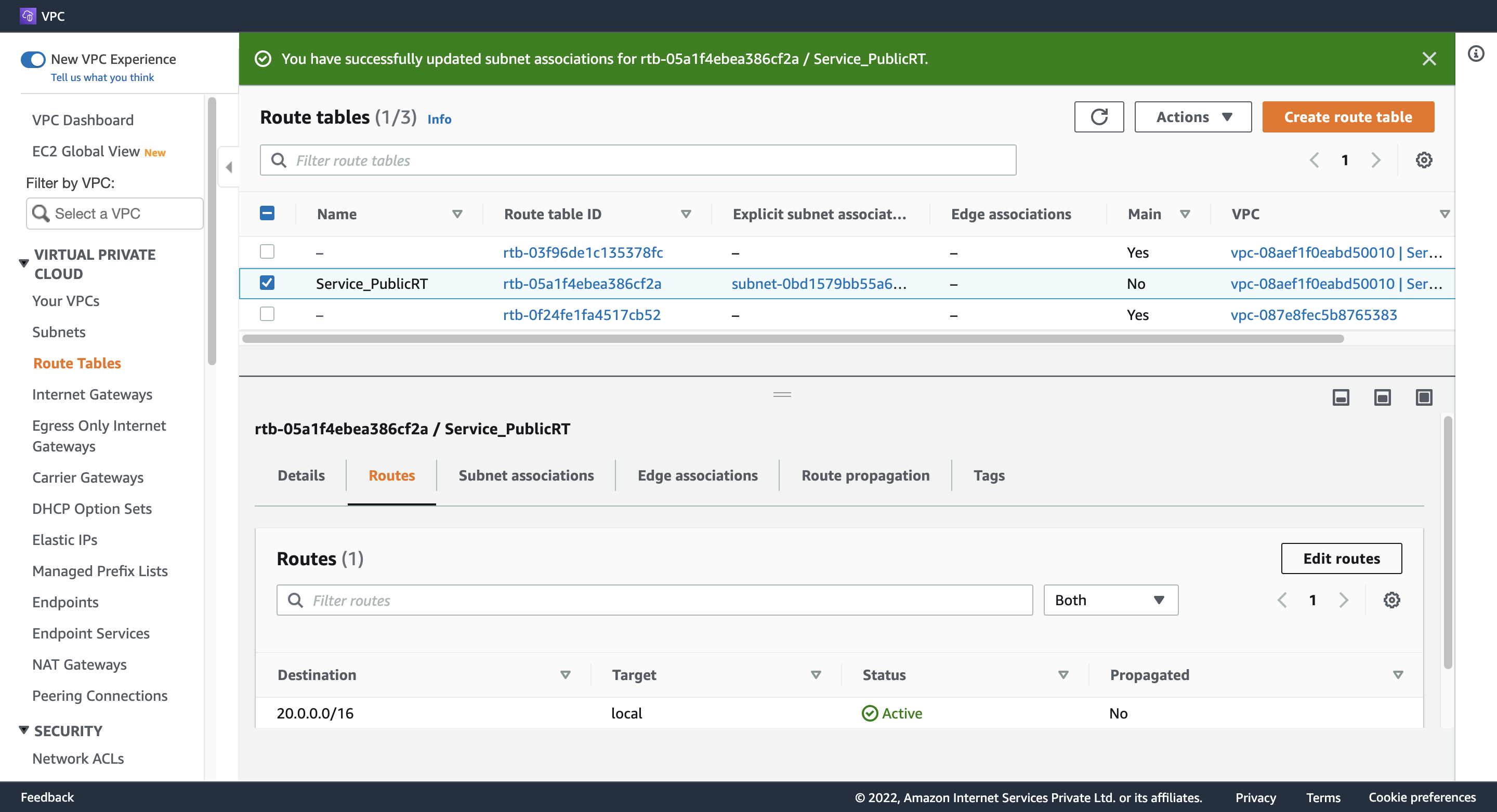

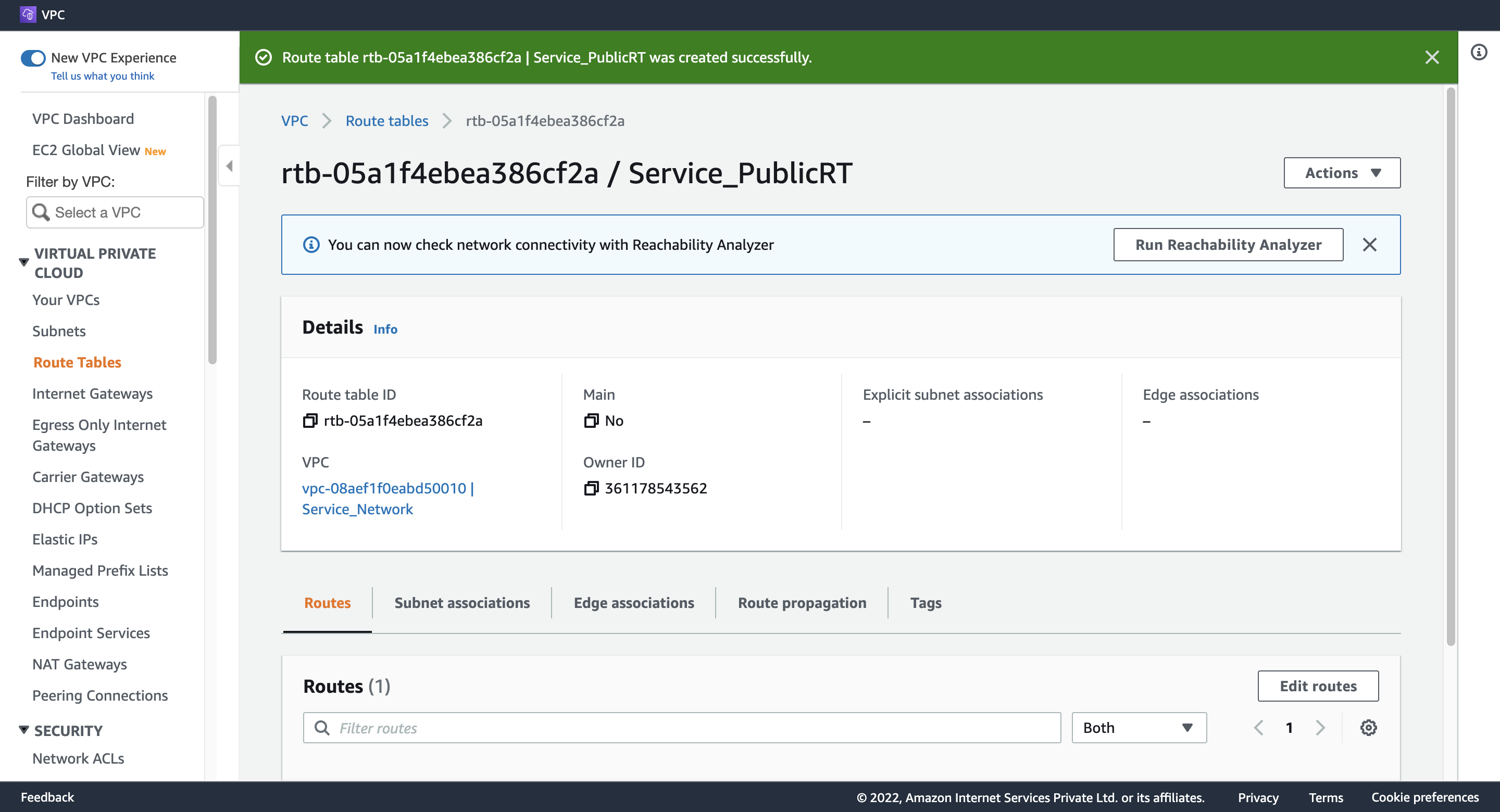

Step 4. Create a Public Route Table and associate it with the subnet¶

1. Create Service Public Route Table¶

Name tag: Service_PublicRT

2. Associate Route Table with Service Public subnet¶

VPC: (一覧から選択) Service_Network

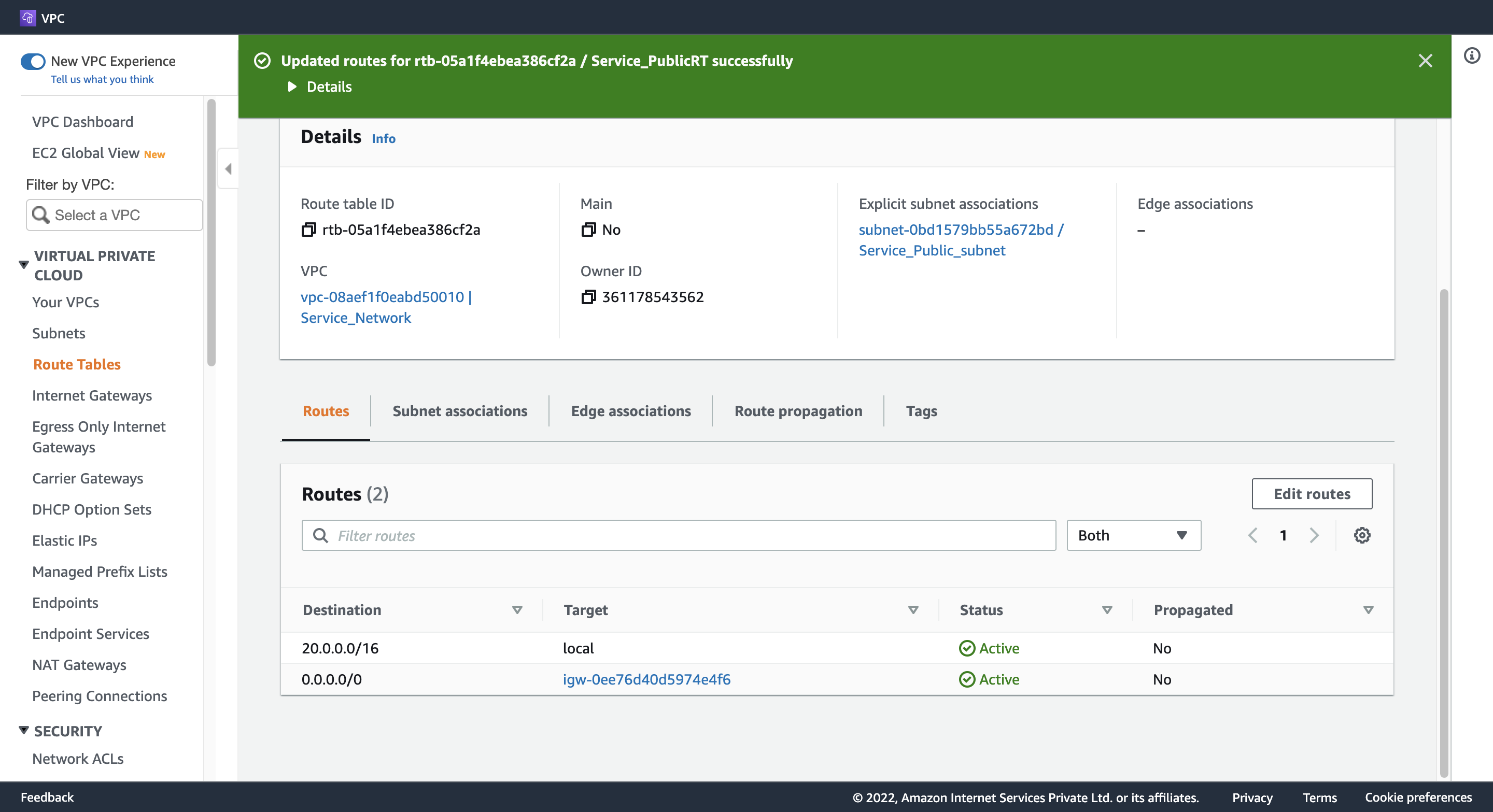

Step 5. Add the public Route in the Route table¶

Destination: 0.0.0.0/0
Target: (一覧から選択) Internet Gateway

Step 6. Create an EC2 Instance¶

1. Configure Instance Detail(Subnet)¶

Network: Service_Network
Subnet: Service_Public_subnet
Auto-assign Public IP: Enable

2. Configure Advanced Details¶

User data:

#!/bin/bash
sudo su

yum update -y

yum install httpd -y

systemctl start httpd

systemctl enable httpd

echo "<html><h1> Welcome to Hangyuzs Server 1 </h1><html>" >> /var/www/html/index.html

systemctl restart http

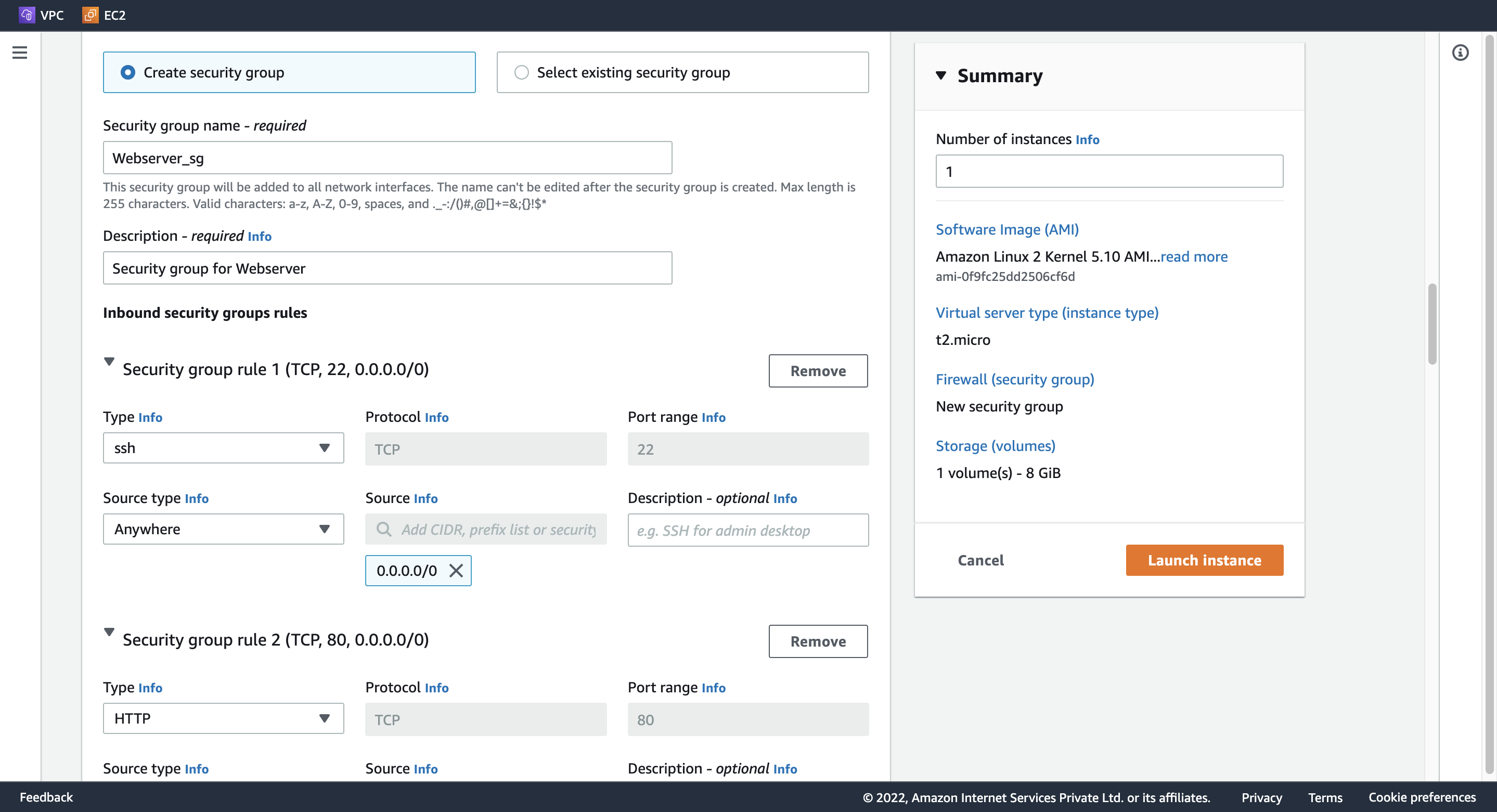

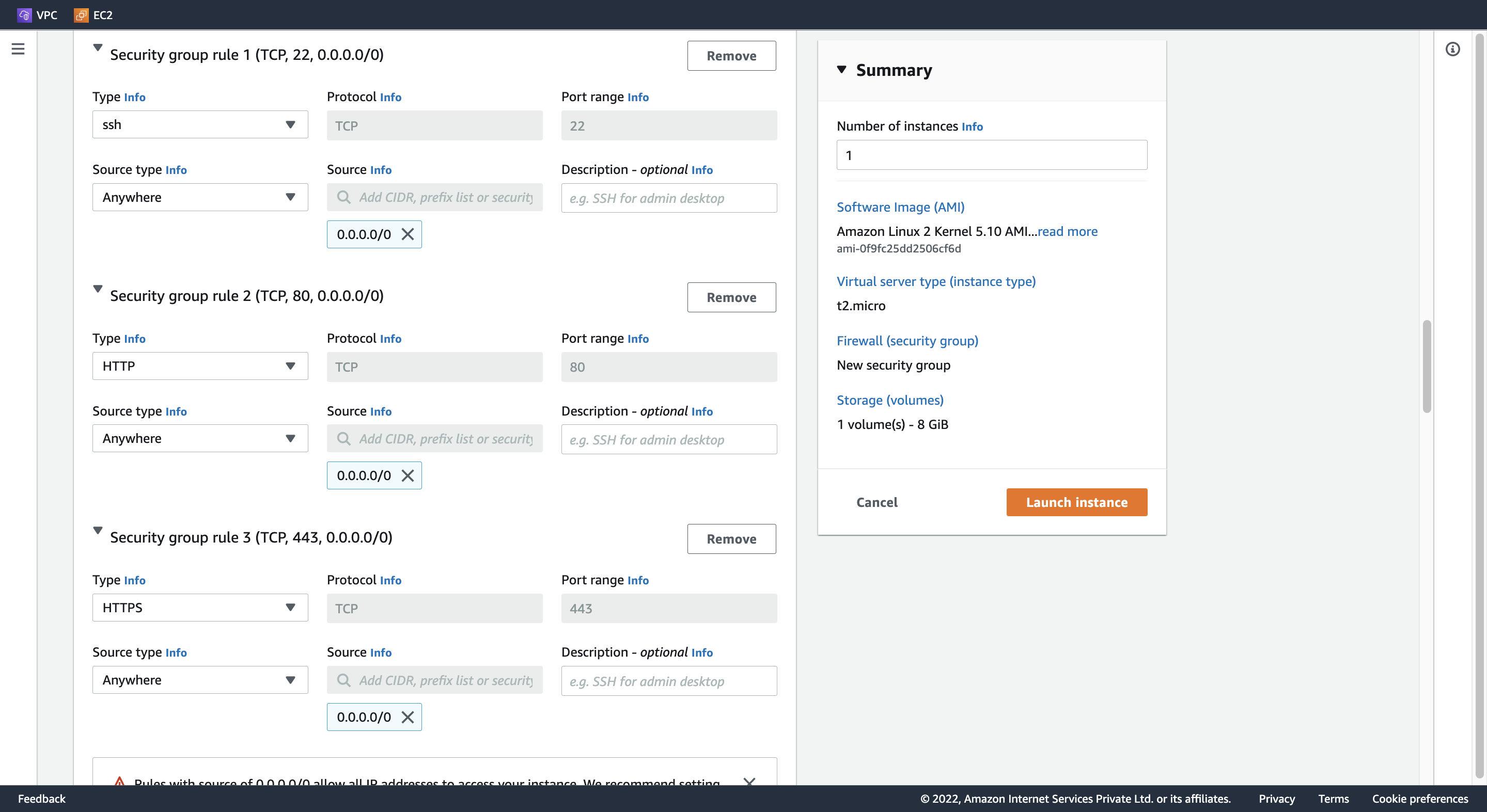

3. Configure Security Group¶

Create security group
Security group name: Webserver_sg
Description: Security group for Webserver
Add Inbound security groups rules
- rule 1
  - Type: ssh
  - Source type: Anywhere
- rule 2
  - Type: HTTP
  - Source type: Anywhere
- rule 3
  - Type: HTTPS
  - Source type: Anywhere

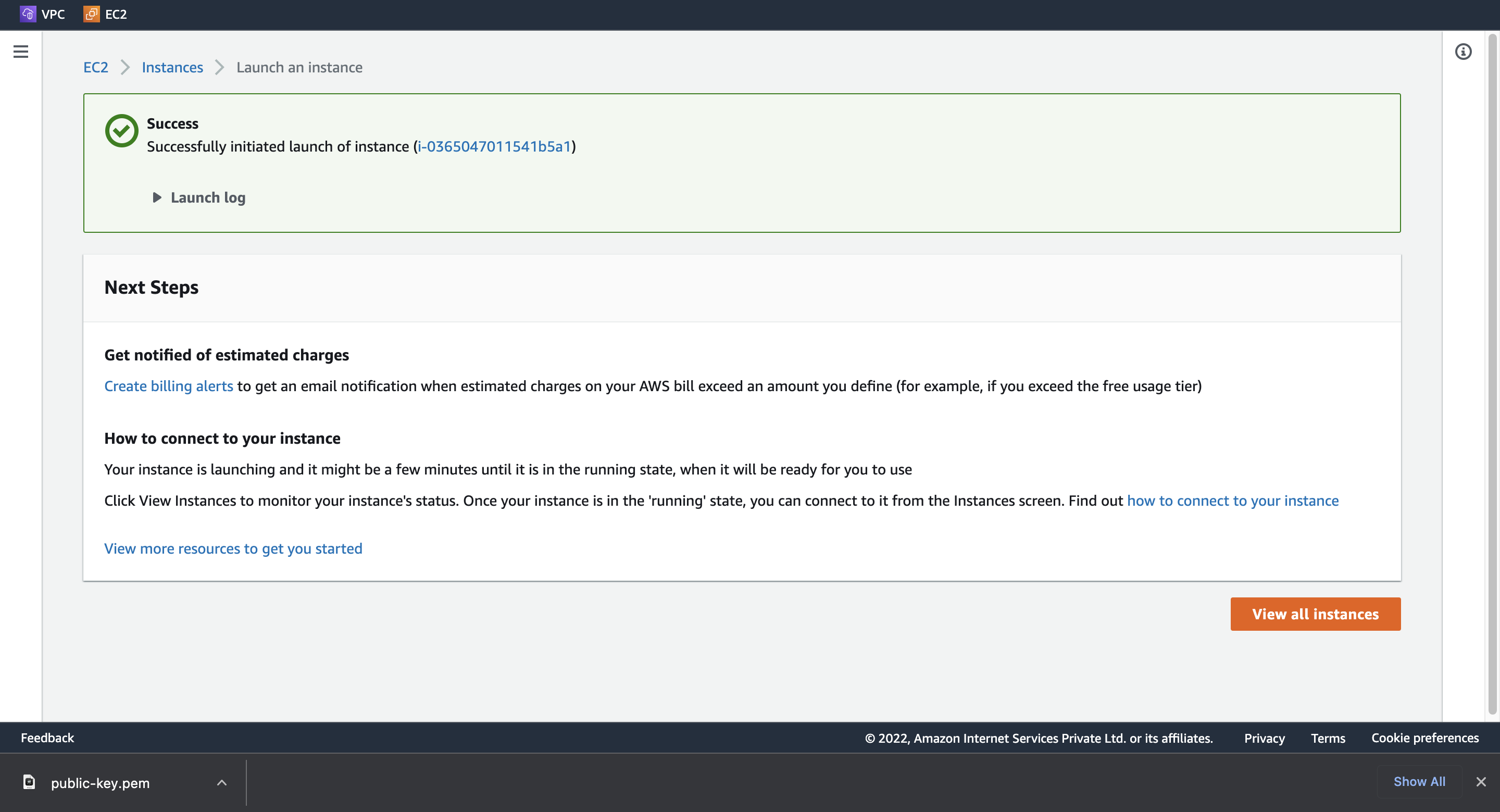

4. Launch instance¶

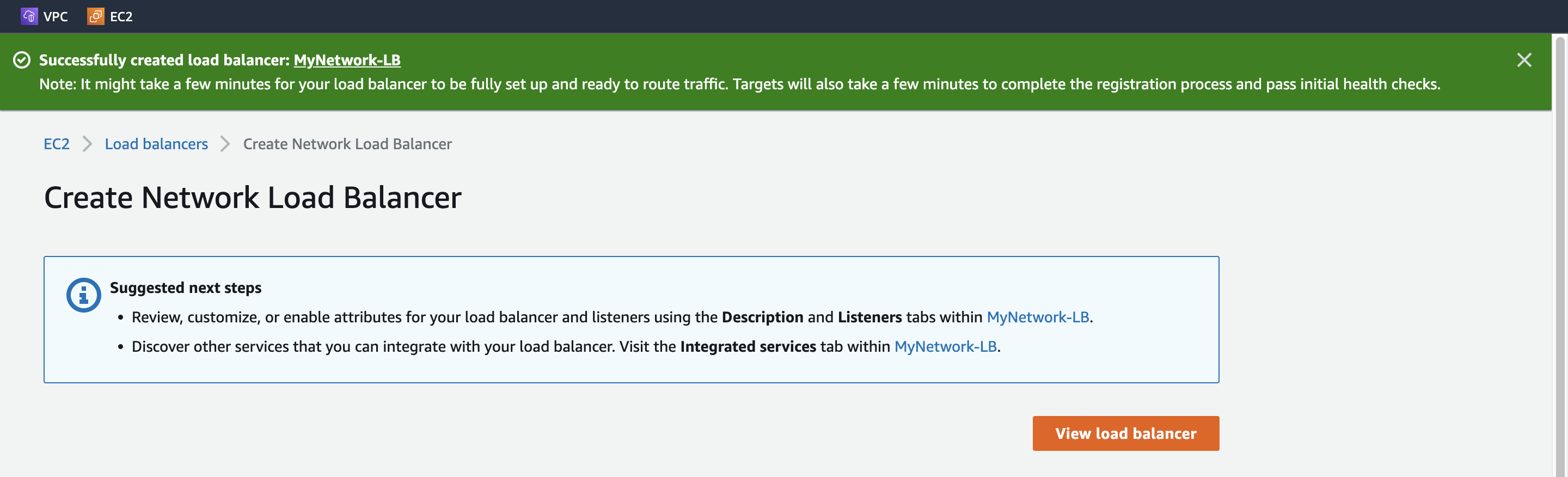

Step 7. Create a Network LoadBalancer¶

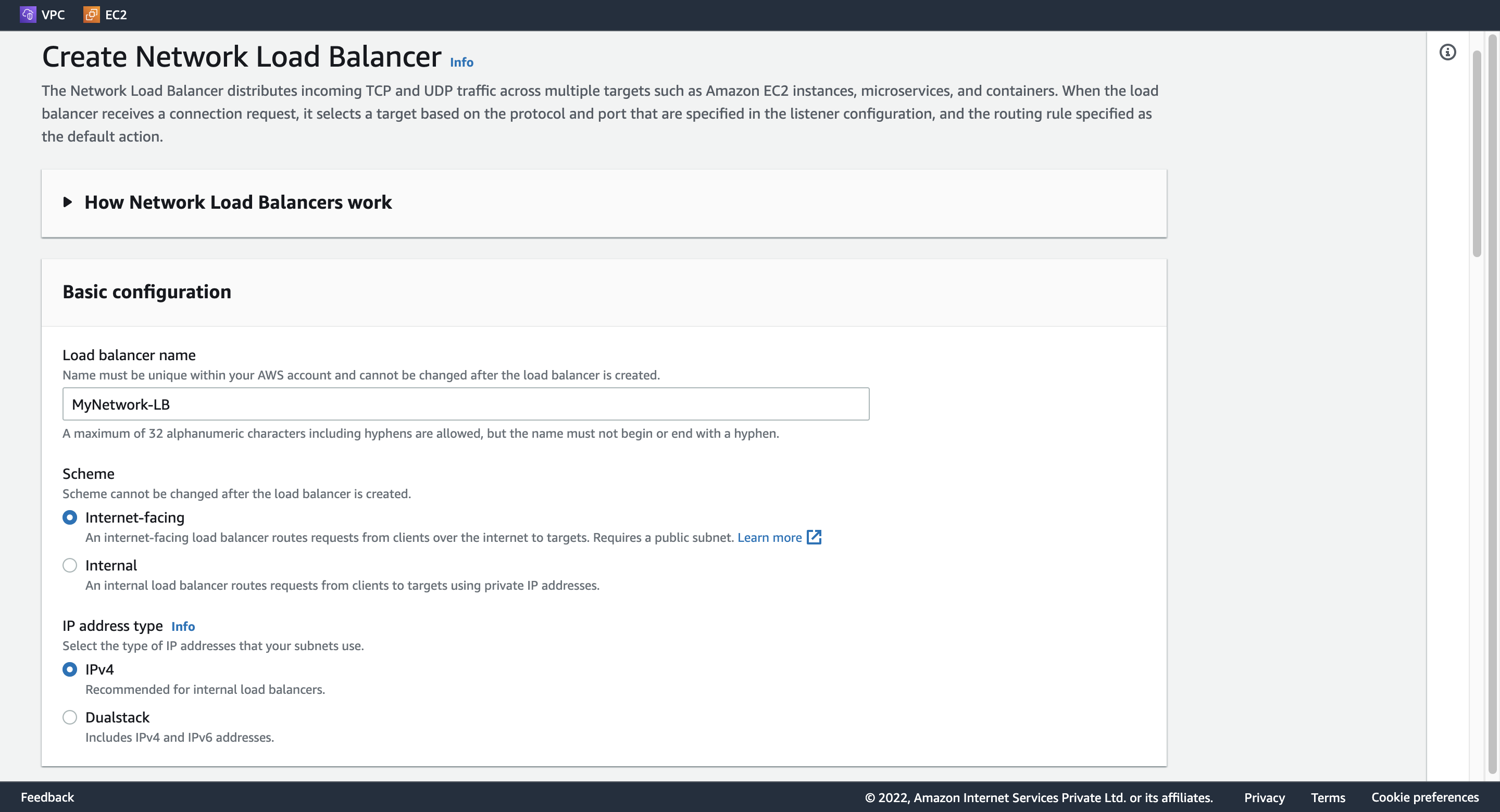

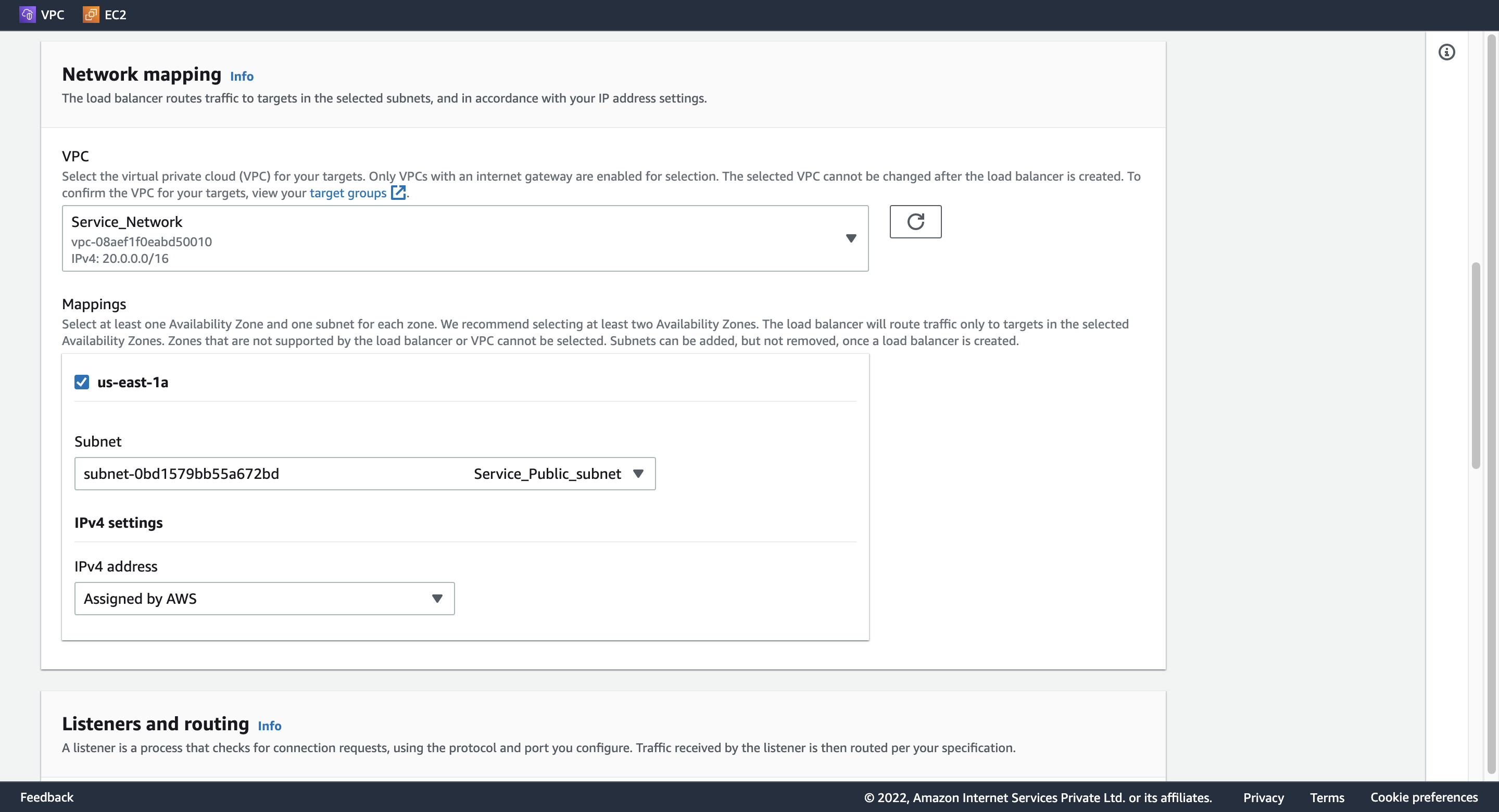

1. Configure LoadBalancer¶

Load balancer name: MyNetwork-LB
Schema: Internet-facing
Ip address type: IPv4
VPC: Service_Network
Mappings: us-east-1a
Subnet: Service_Public_subnet

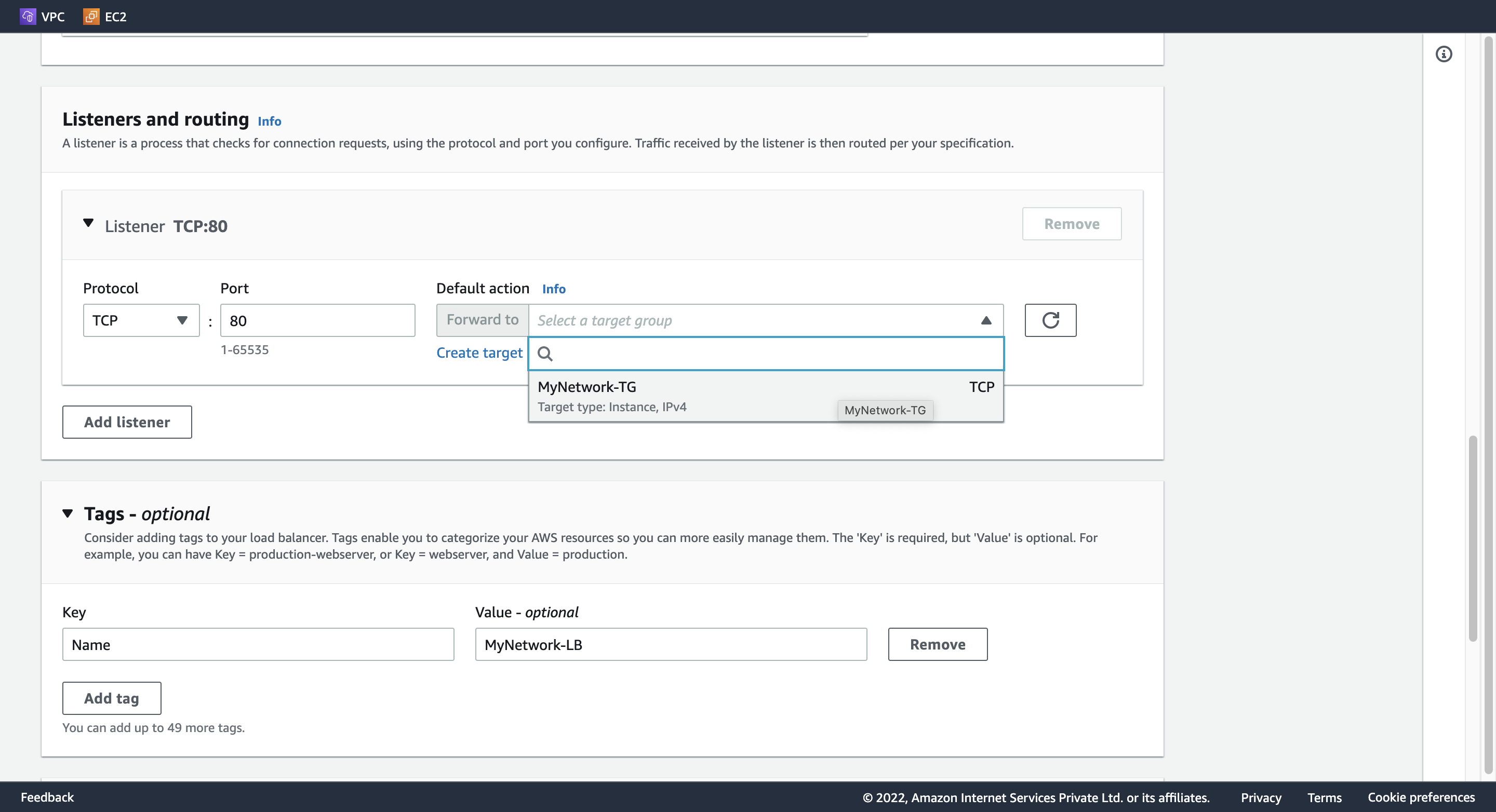

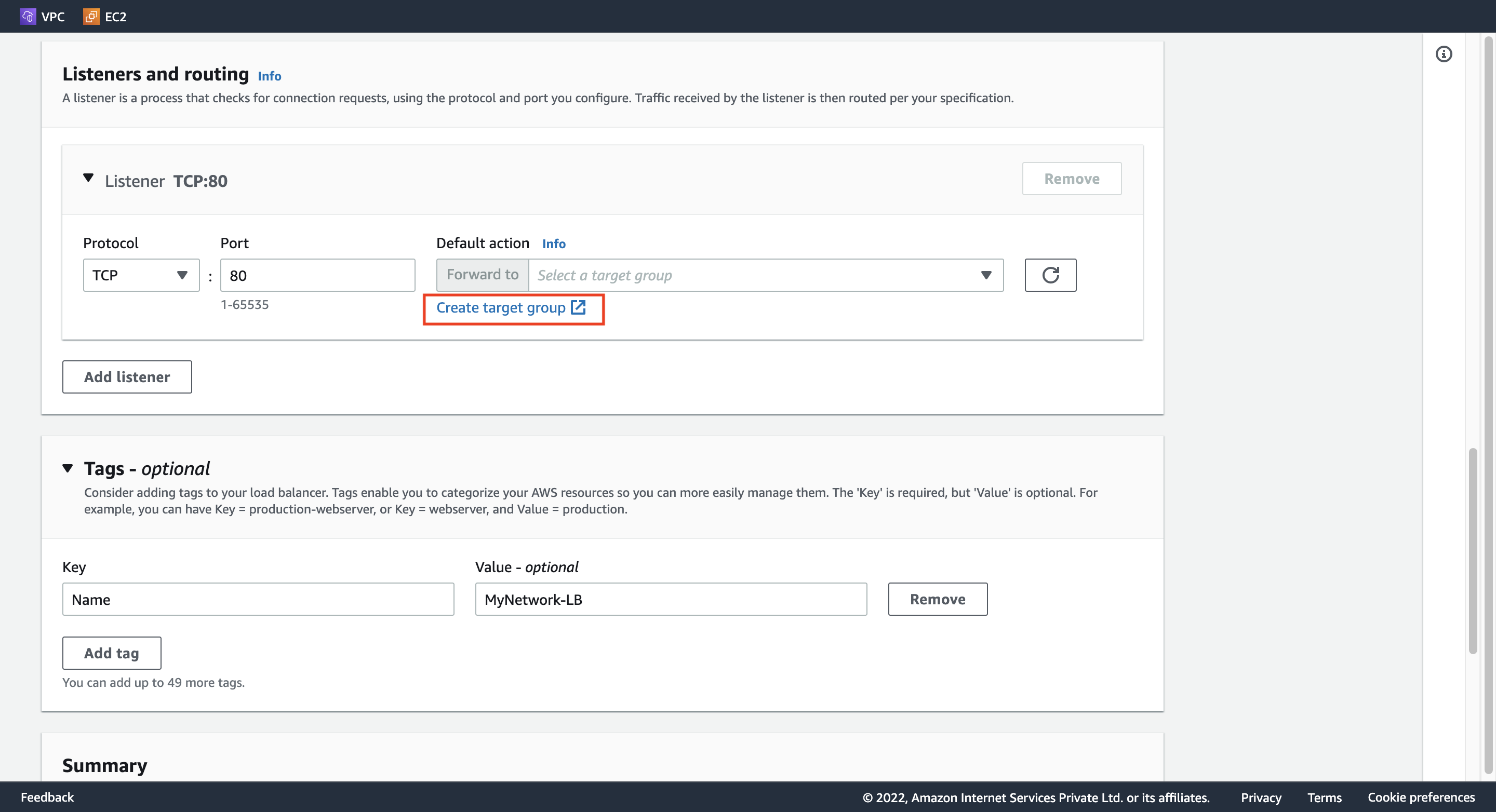

Listeners and routing:
- Protocol: TCP
- Port: 80
- Default action: 下記 2. Create target group を参照。

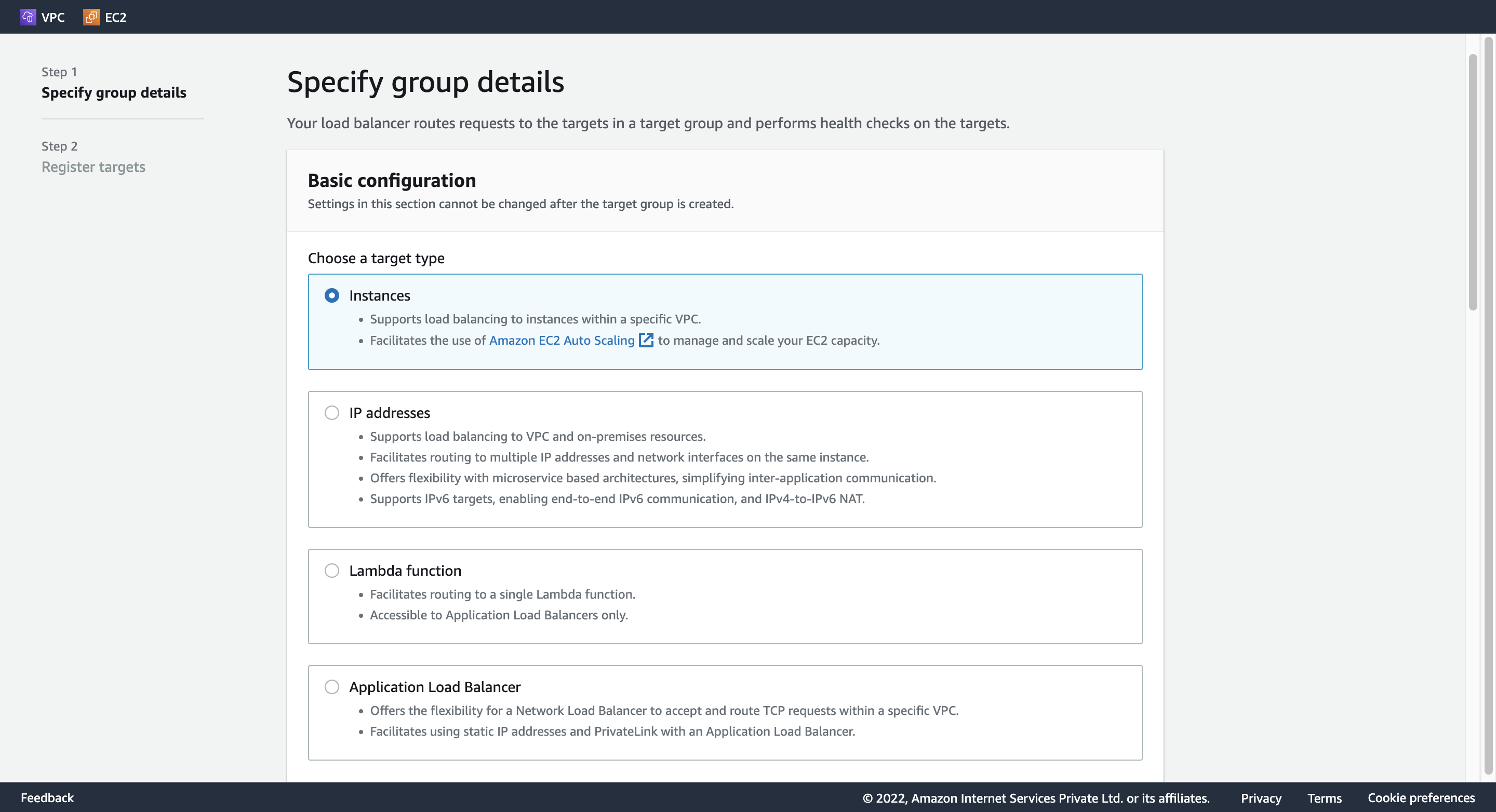

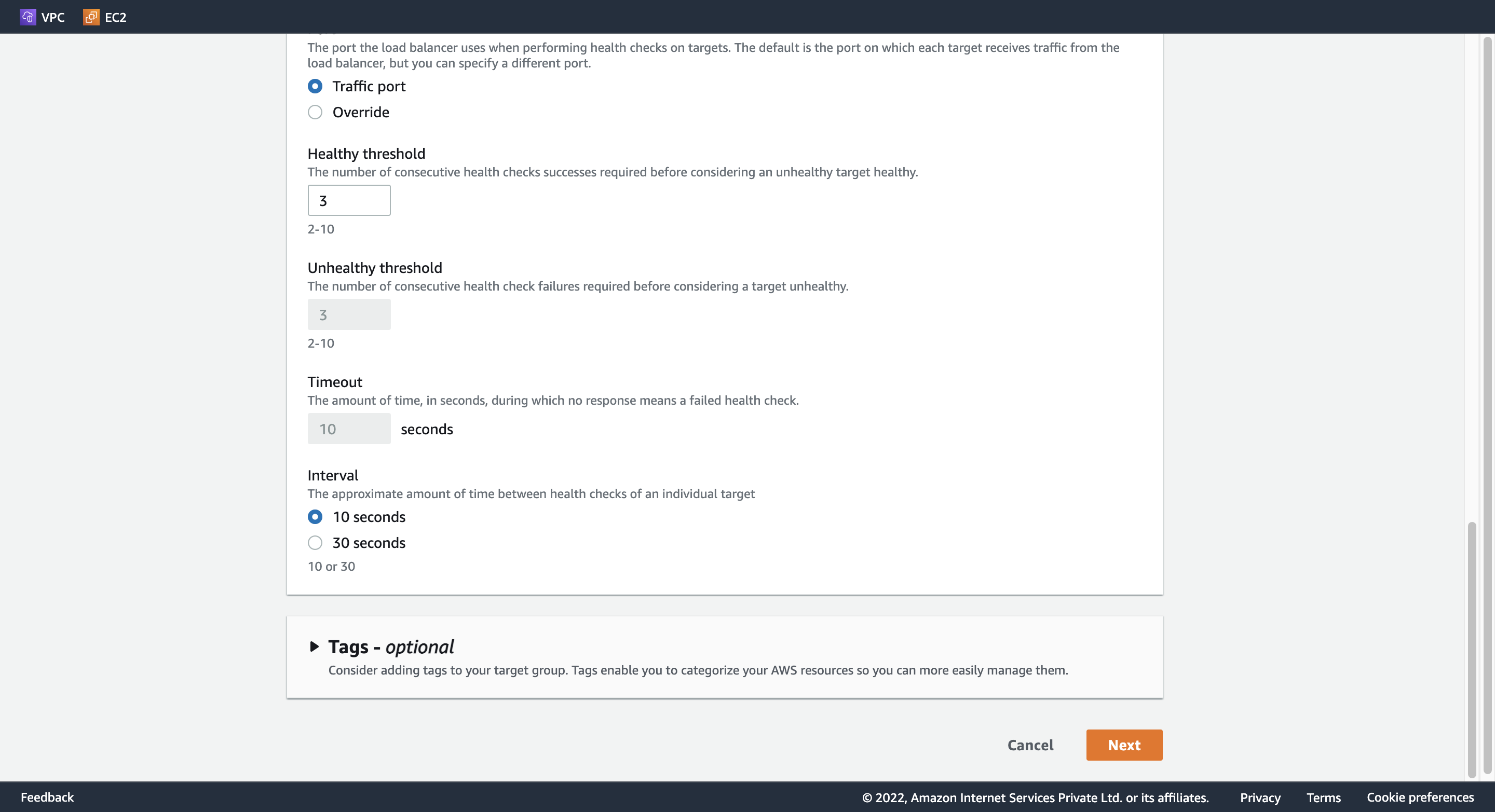

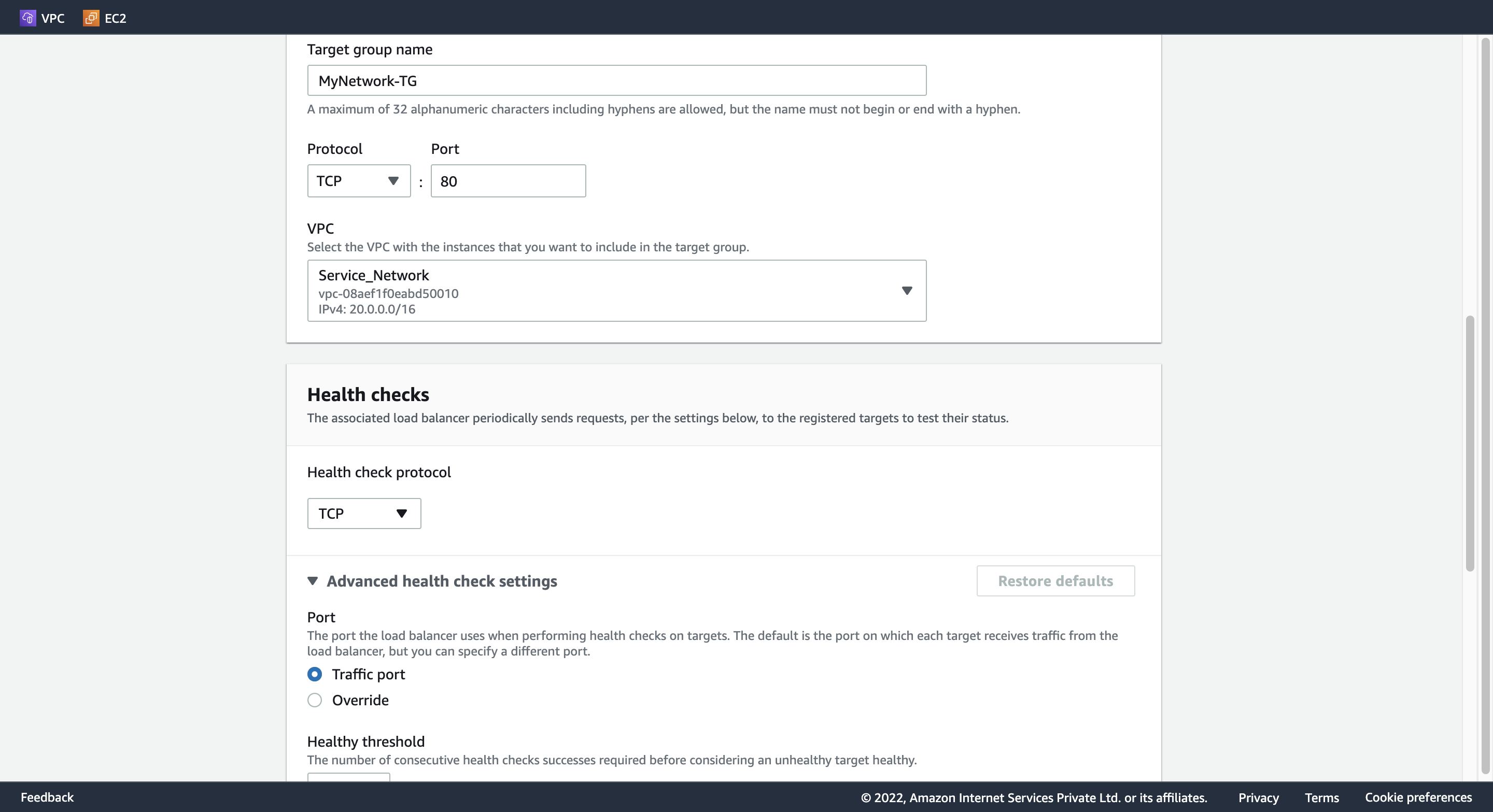

2. Create target group¶

Basic Configuration: Instances
Target group name: MyNetwork-TG
Protocl: TCP
Port: 80
VPC: Service_Network
Interval: 10 seconds

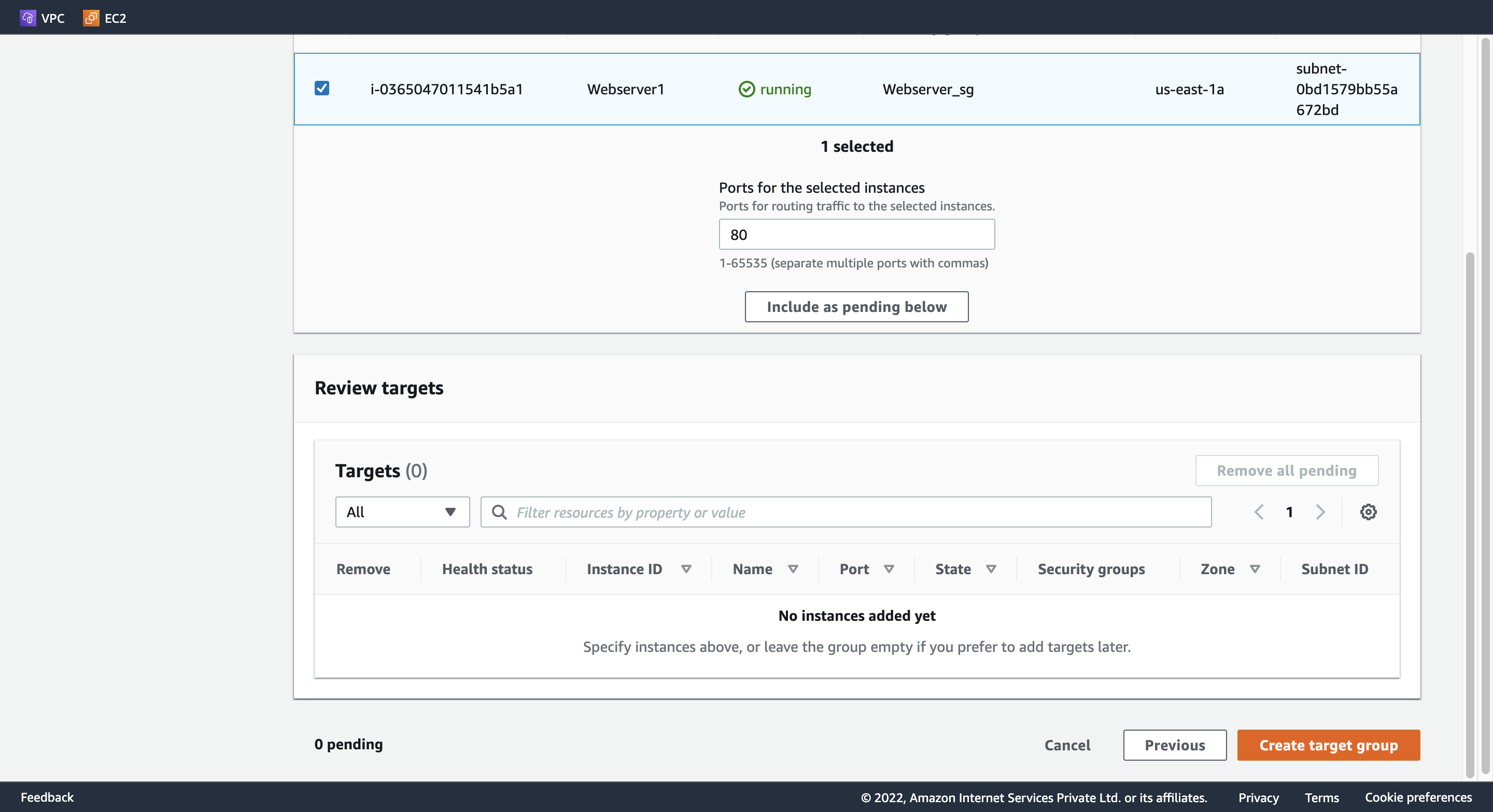

3. Register targets¶

Webserver1 を選択し、「Include as pending below」をクリックして、「Create target group」を押す。

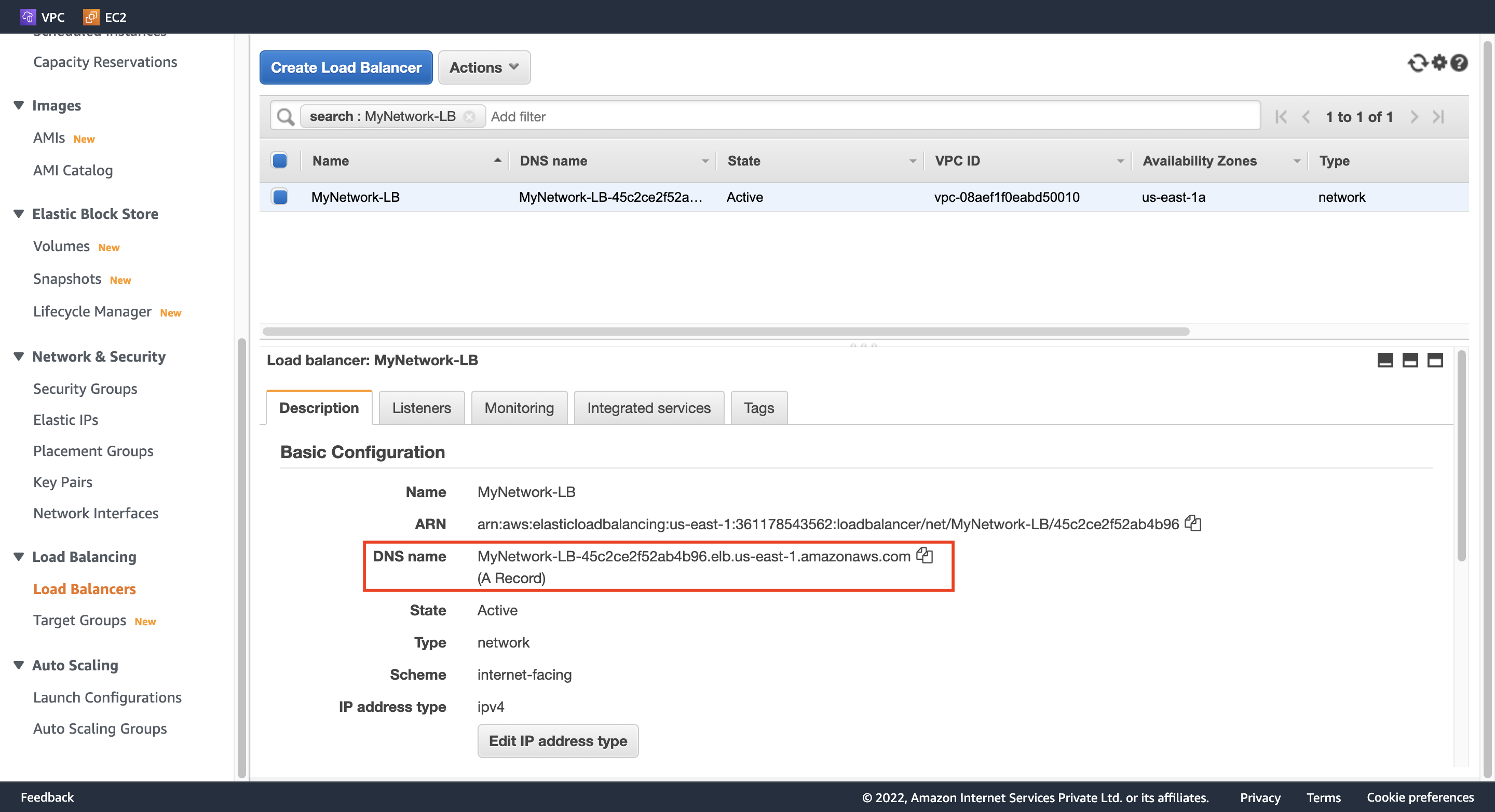

4. DNS name¶

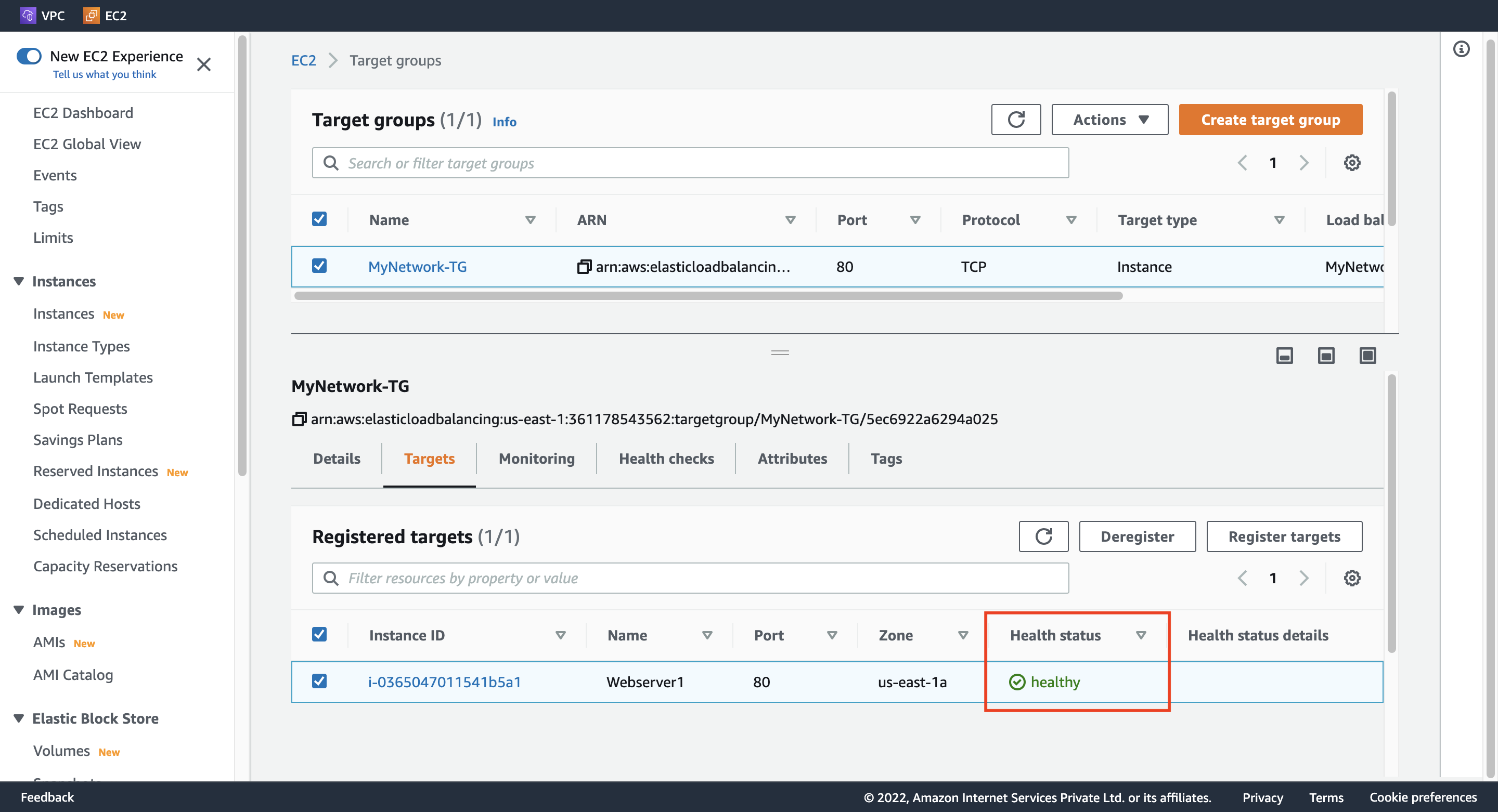

重要: Target group に遷移して、Targets タブのほう、Health Status が healthy になるのを待つ。

DNS name に記載してある A Record をコピーして、ブラウザ上で確認する。下記のように表示される。

 Welcome to Hangyuzs Server 1

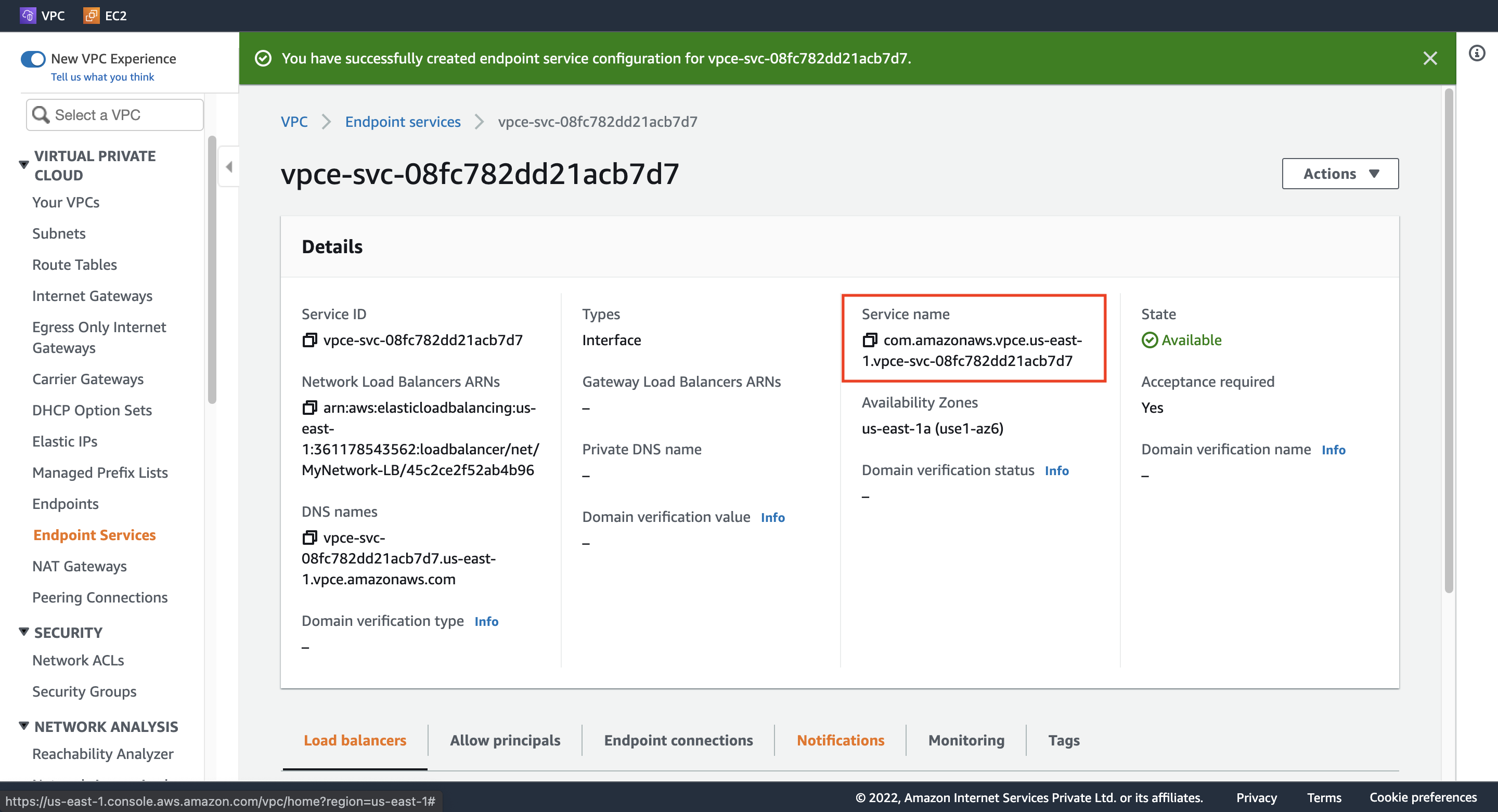

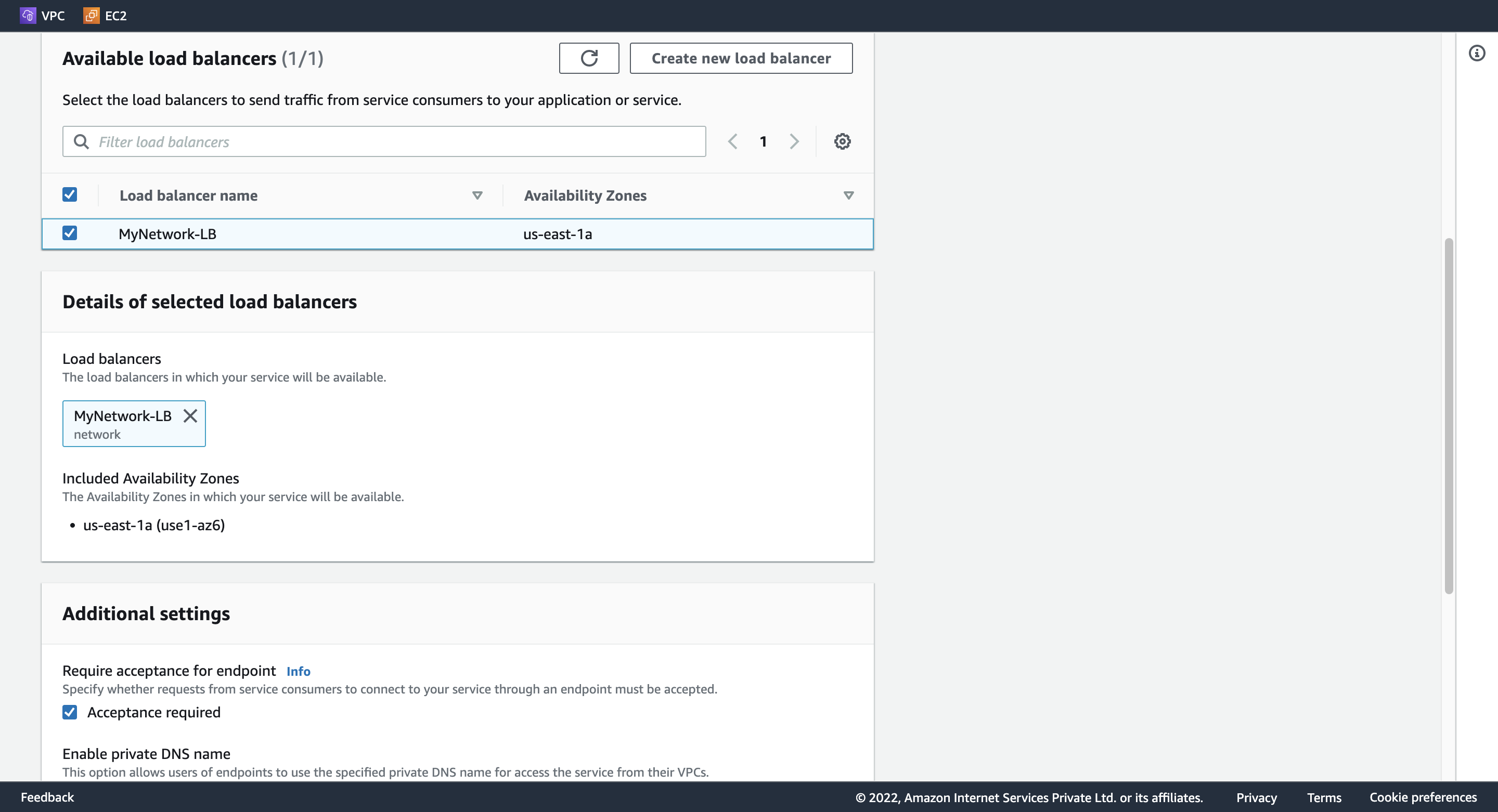

Step 8. Create an Endpoint service¶

Load balancer name: MyNetwork-LB のチェックを入れる。
Additional settings: 「Acceptance required」のチェックを入れる。

Service name をメモする。

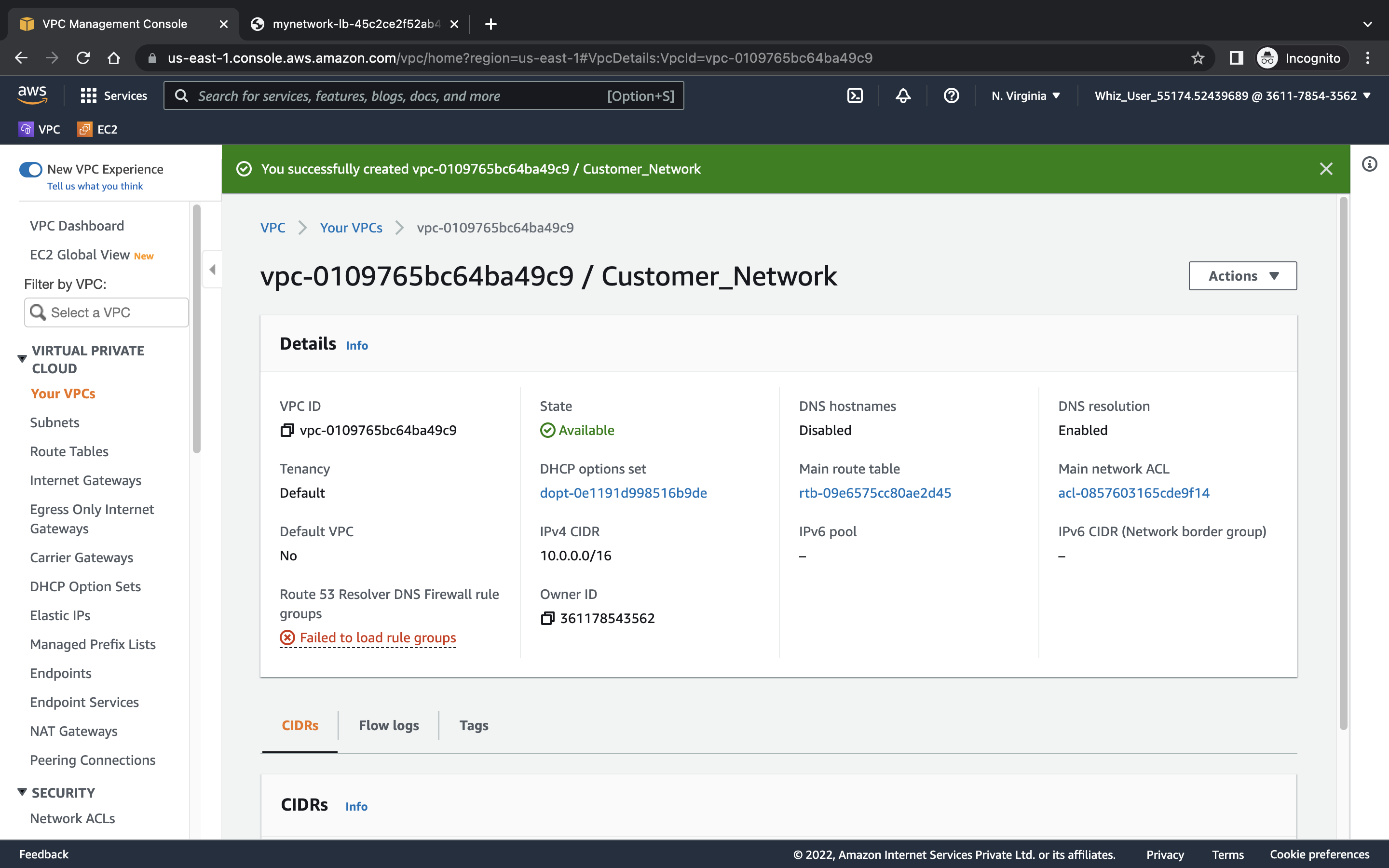

Step 9. Create a customer VPC¶

Name tag: Customer_Network
IPv4 CIDR: 10.0.0.0/16

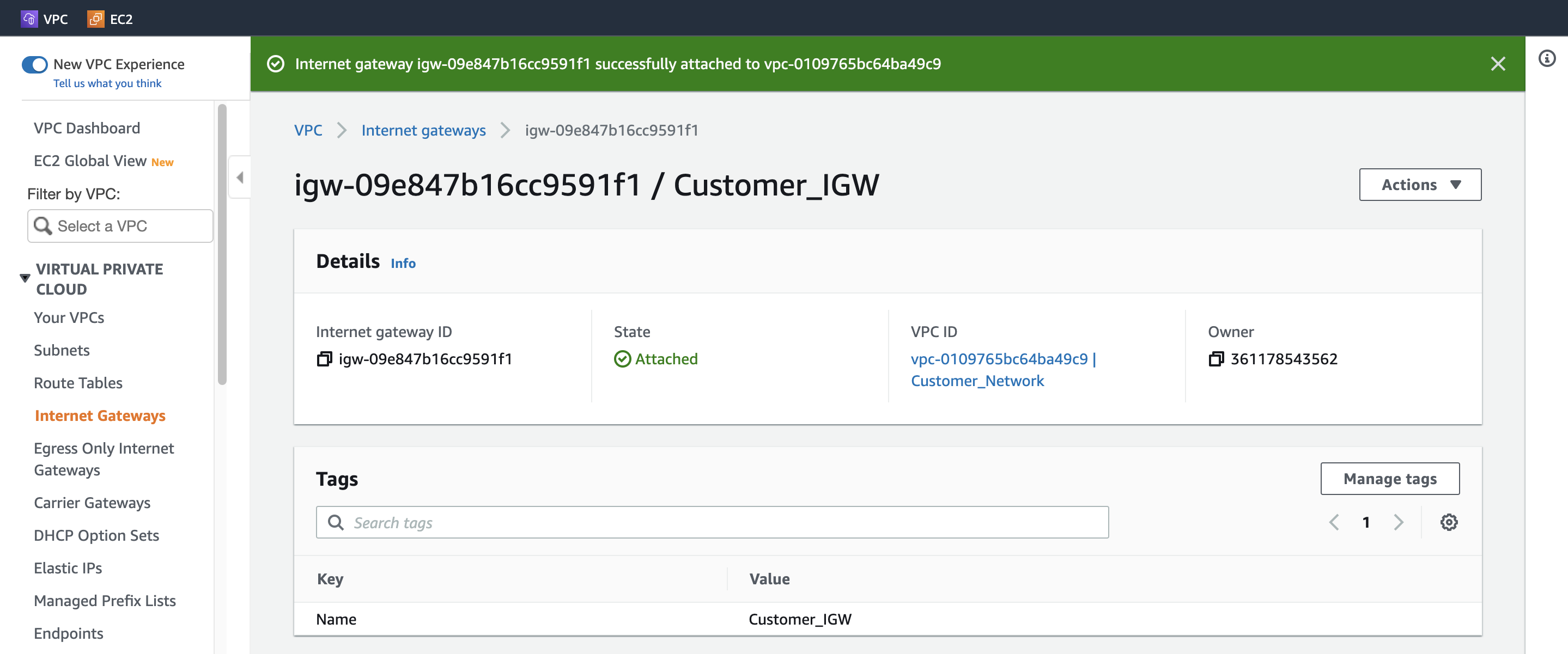

Step 10. Create and attach an Internet Gateway¶

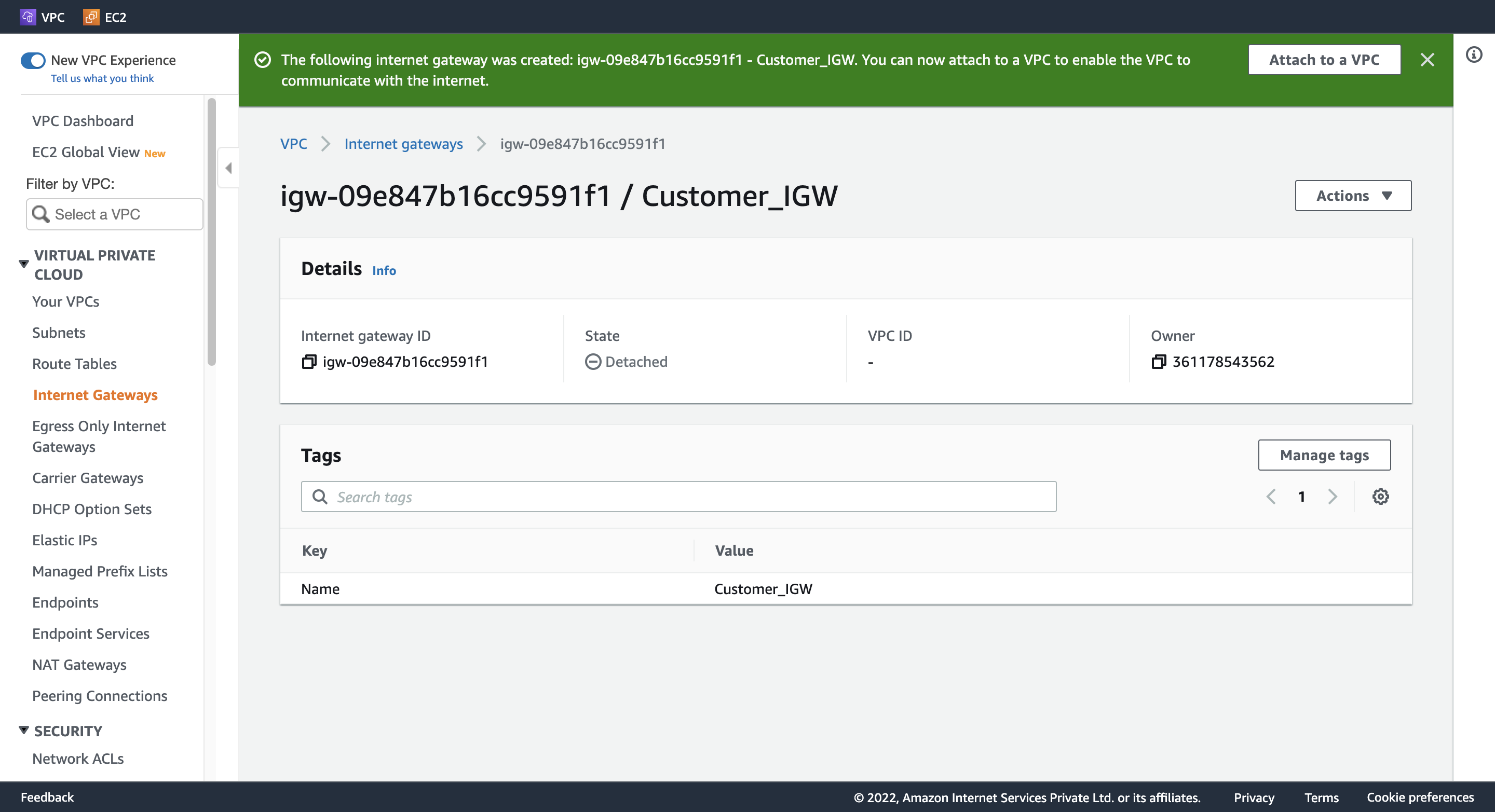

1. Create Customer IGW¶

Name tag: Customer_IGW

2. Attach Customer IGW¶

Available VPCs: Customer_Network

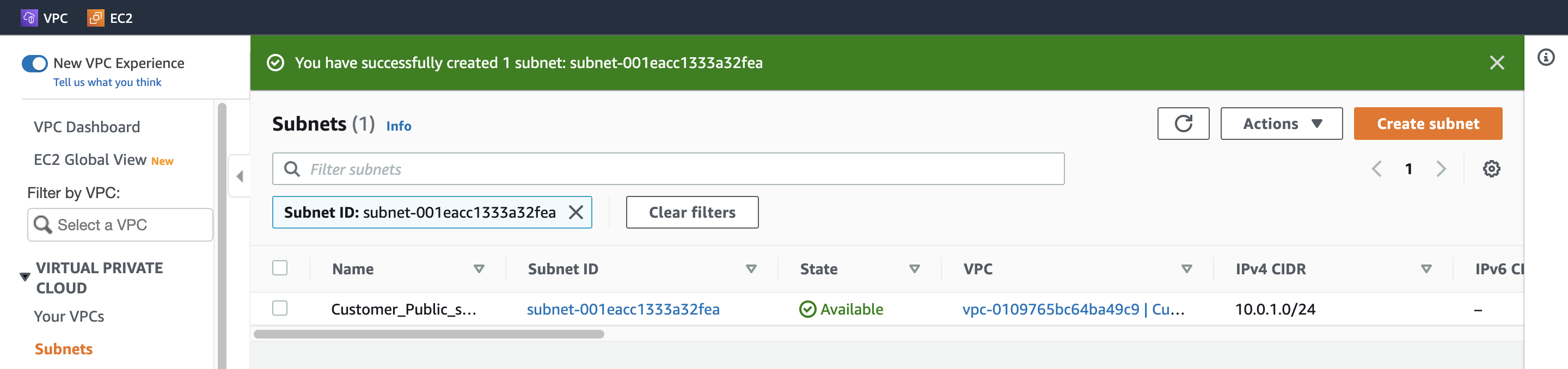

Step 11. Create a Public subnet¶

VPC ID: (プールダウンから選択) Customer_Network
Subnet name: Customer_Public_subnet
Availability Zone: us-east-1a
IPv4 CIDR block: 10.0.1.0/24

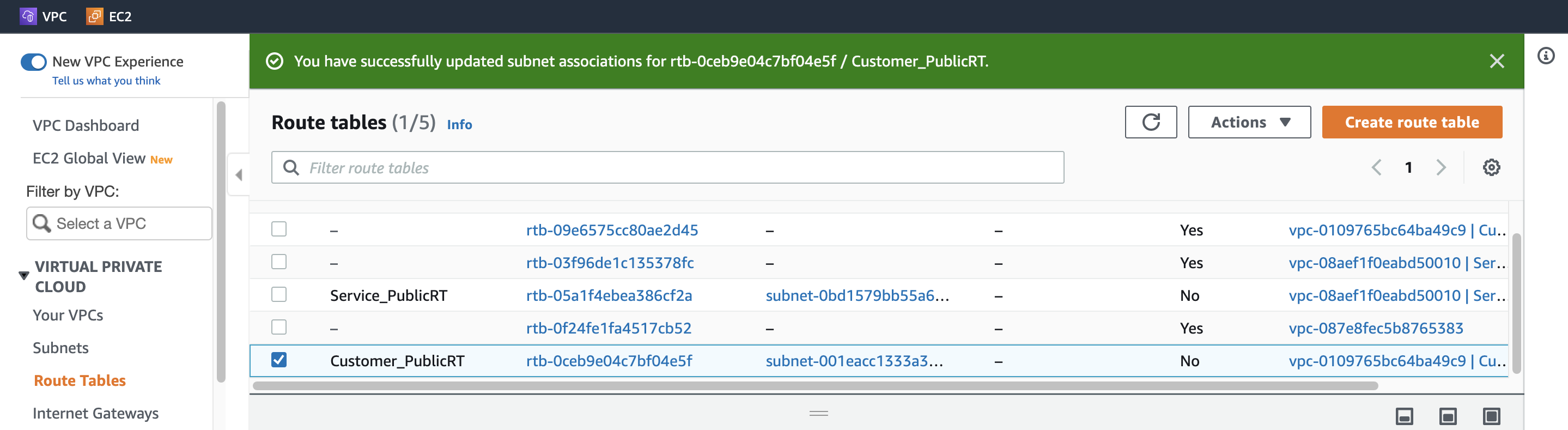

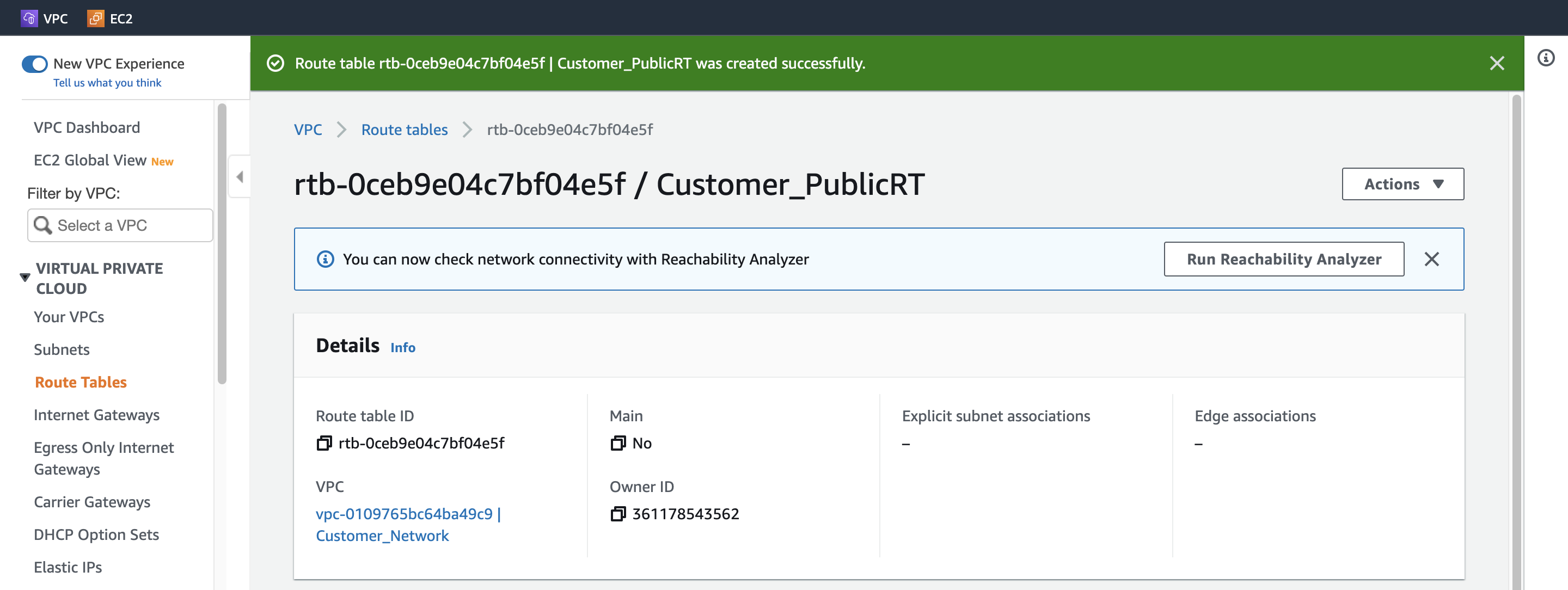

Step 12. Create a Public Route Table and associate it with the subnet¶

1. Create Customer Public Route Table¶

Name tag: Customer_PublicRT

2. Associate Route Table with Customer Public subnet¶

VPC: (一覧から選択) Customer_Network

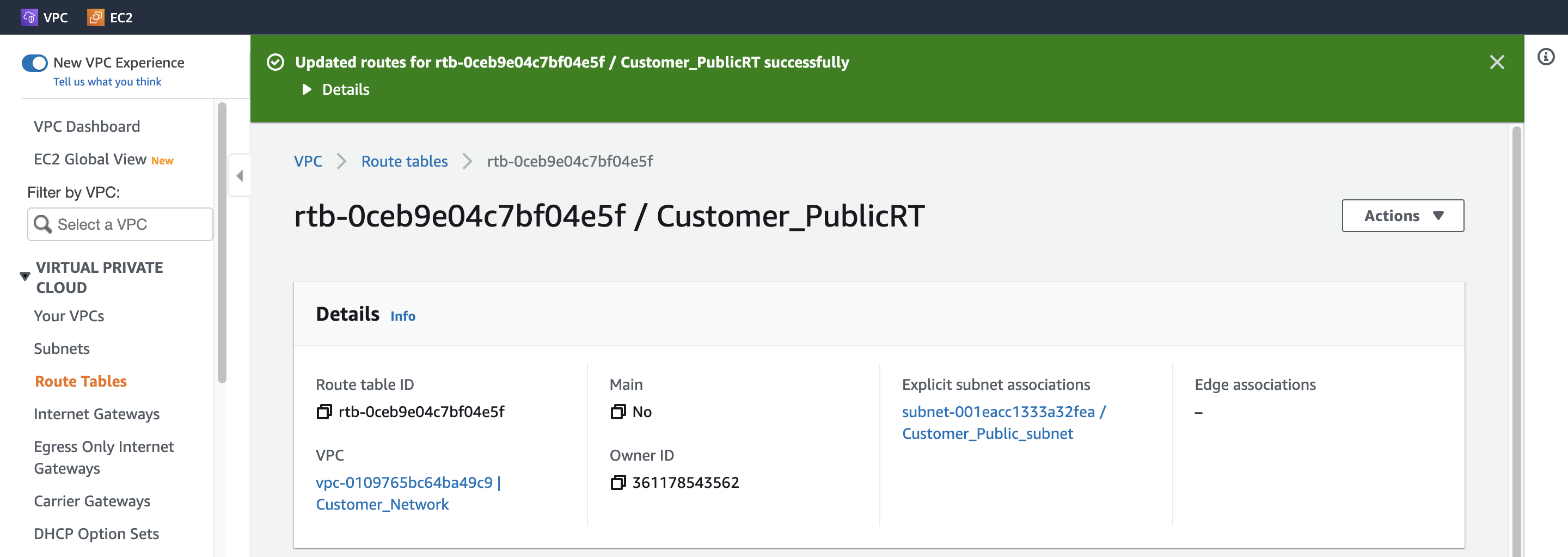

Step 13. Add the public Route in the Route table¶

Destination: 0.0.0.0/0
Target: (一覧から選択) Internet Gateway

Step 14. Create an EC2 Instance¶

1. Configure Instance Detail(Customer)¶

Network: Customer_Network
Subnet: Customer_Public_subnet
Auto-assign Public IP: Enable

2. Configure Security Group¶

Create security group
Security group name: Customer_EC2_SG
Description: Security group for Customer EC2
Add Inbound security groups rules
- rule 1
  - Type: ssh
  - Source type: Anywhere
- rule 2
  - Type: HTTP
  - Source type: Anywhere

3. Launch instance¶

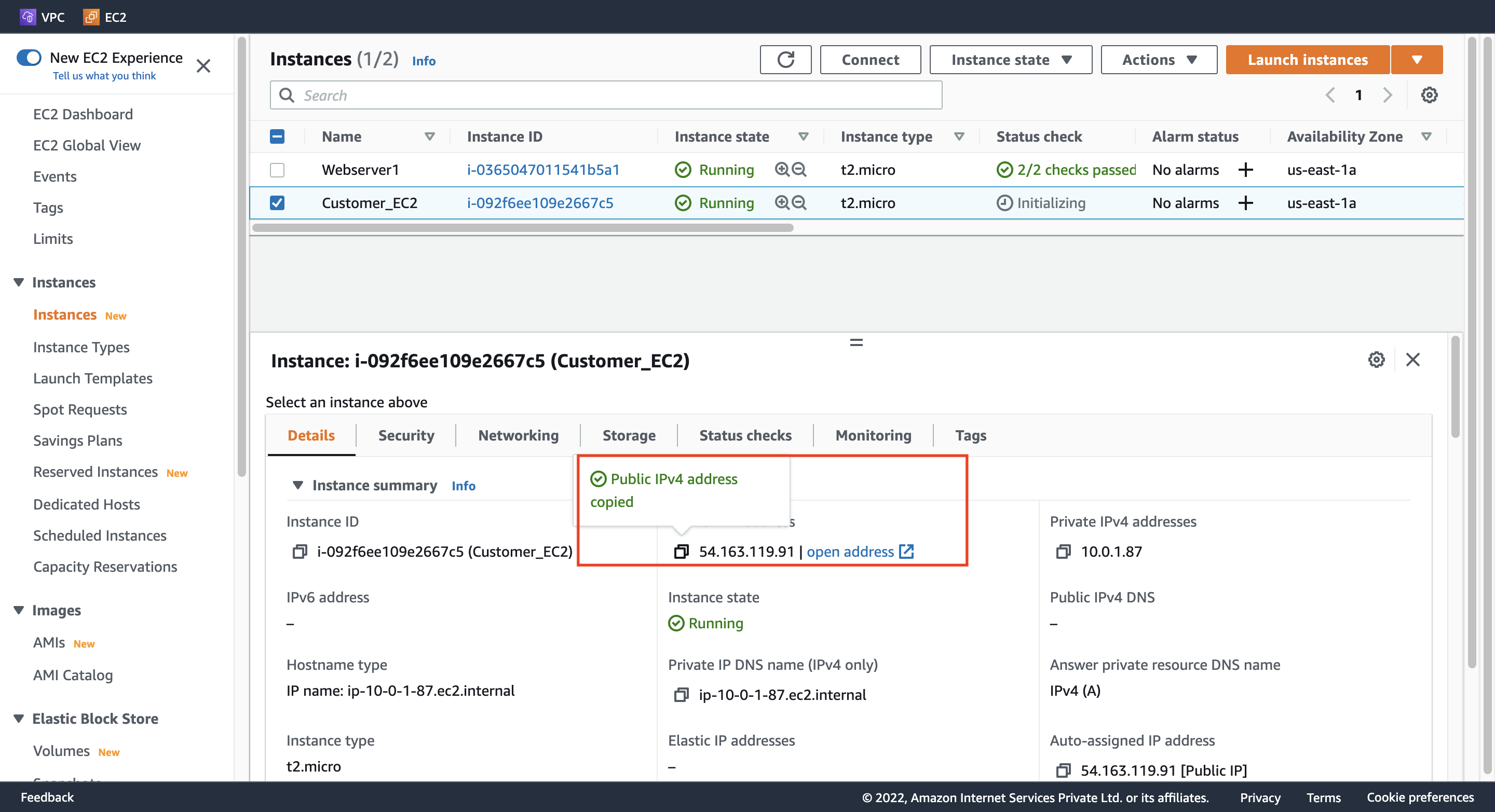

Customer EC2 の IPv4 アドレスをメモする。

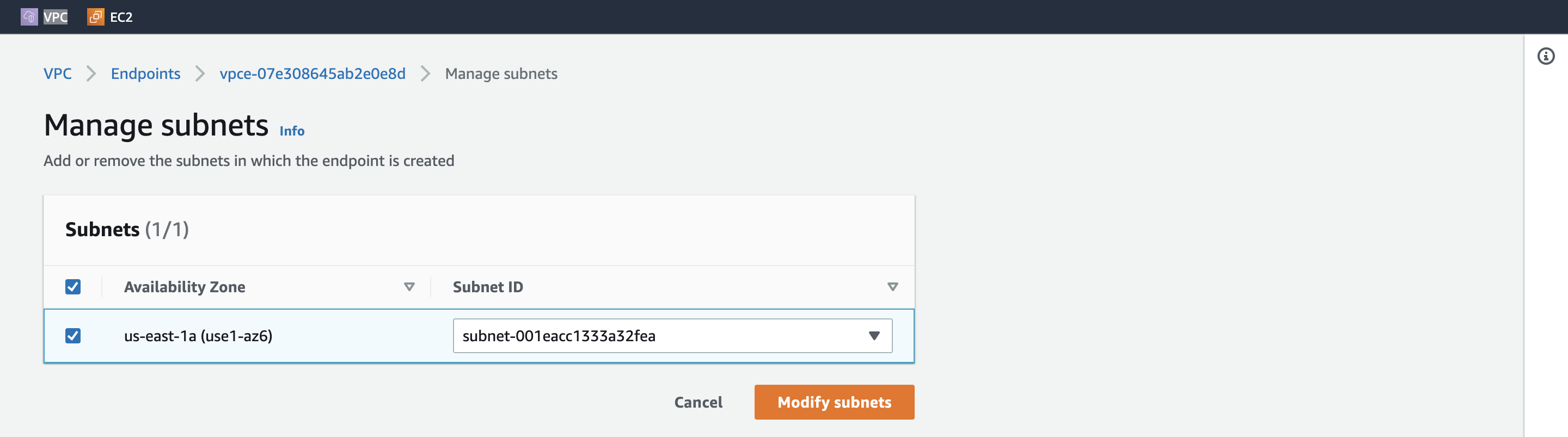

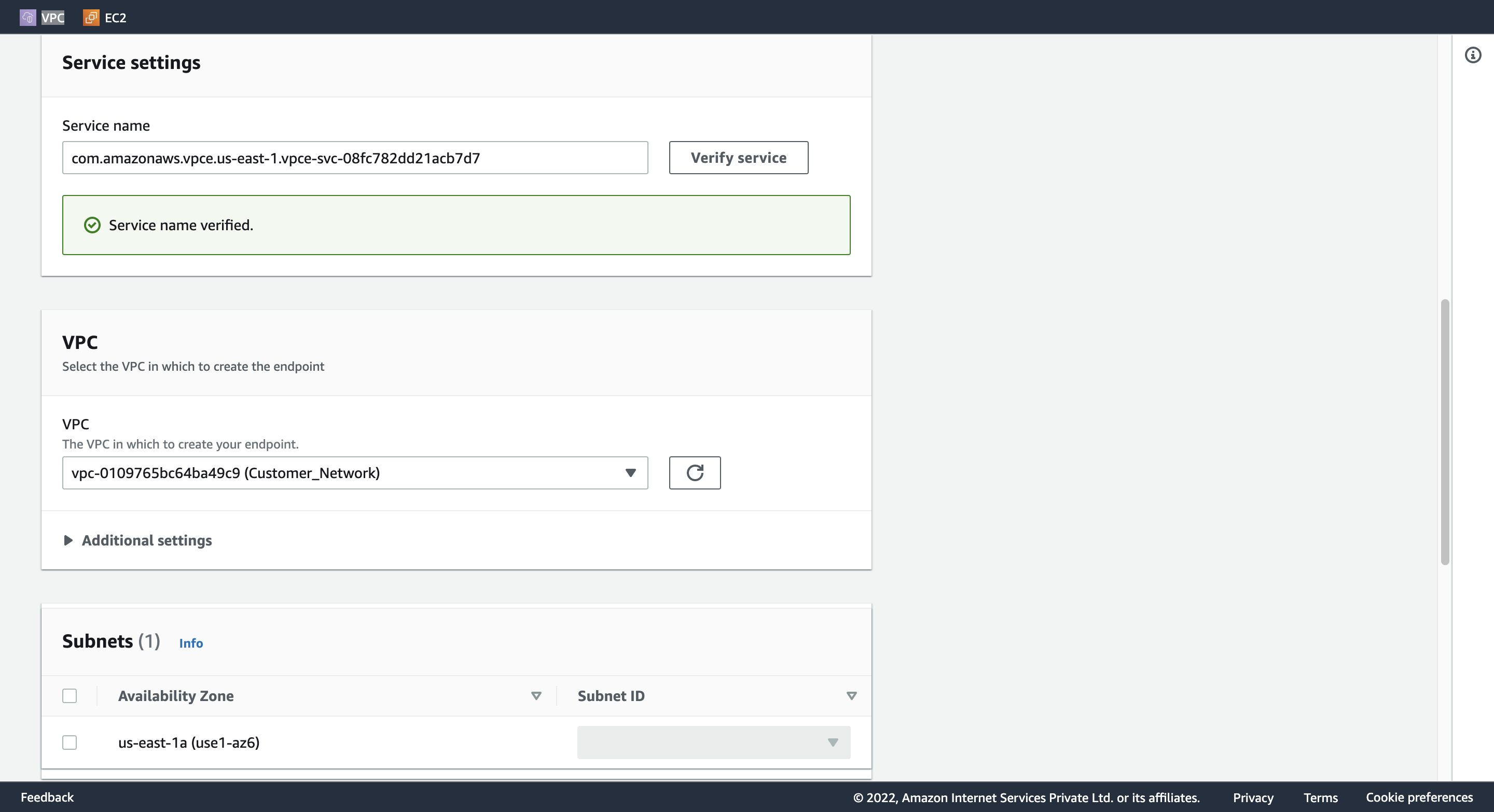

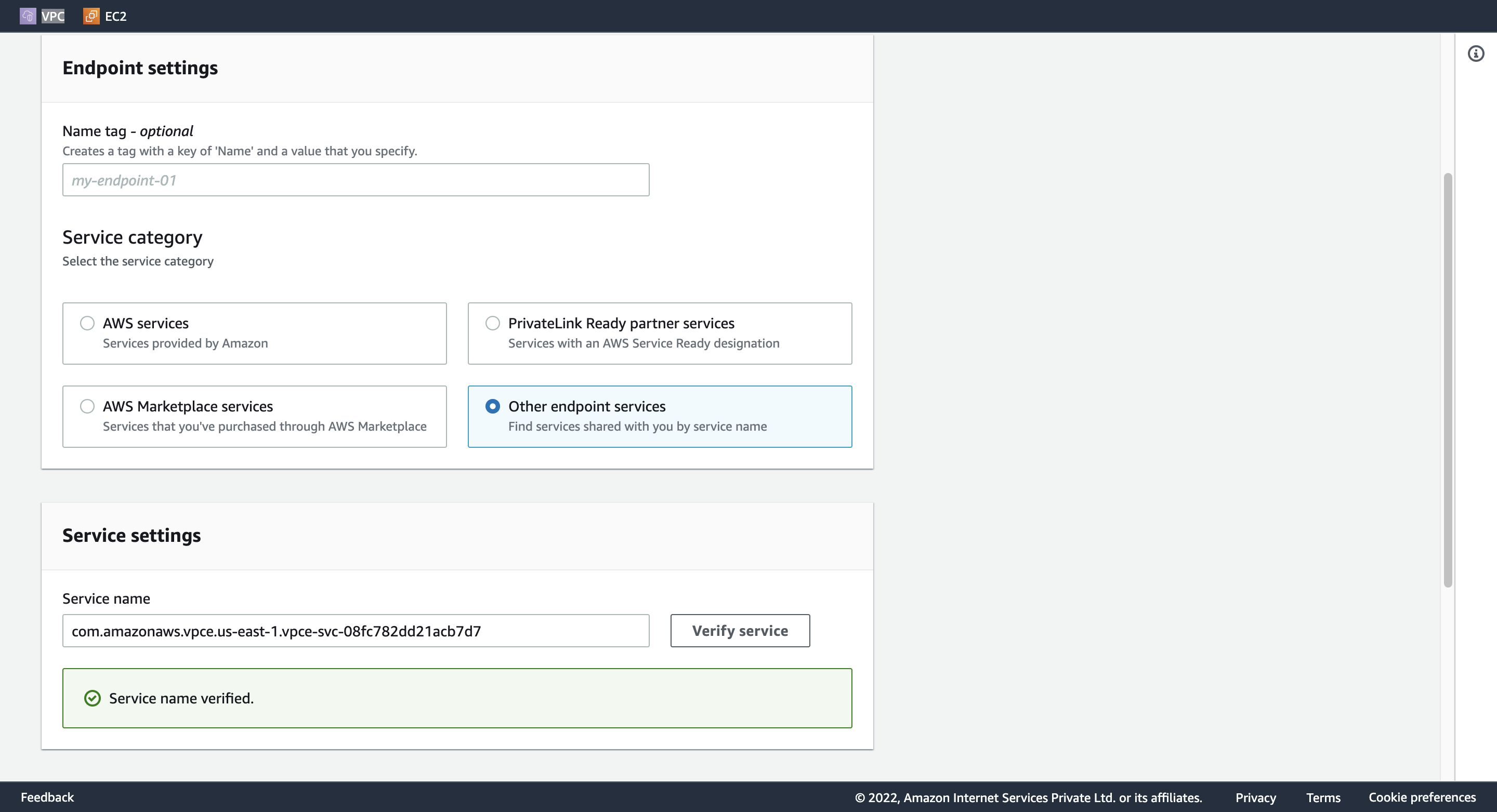

Step 15. Create a VPC Endpoint¶

1. Configure Endpoint¶

Security category: Other endpoint services
Service settings:
- Step 8 でメモした Service name をこちらにペストする。
- Verify service する。
VPC: (プールダウンから選択) Customer_Network

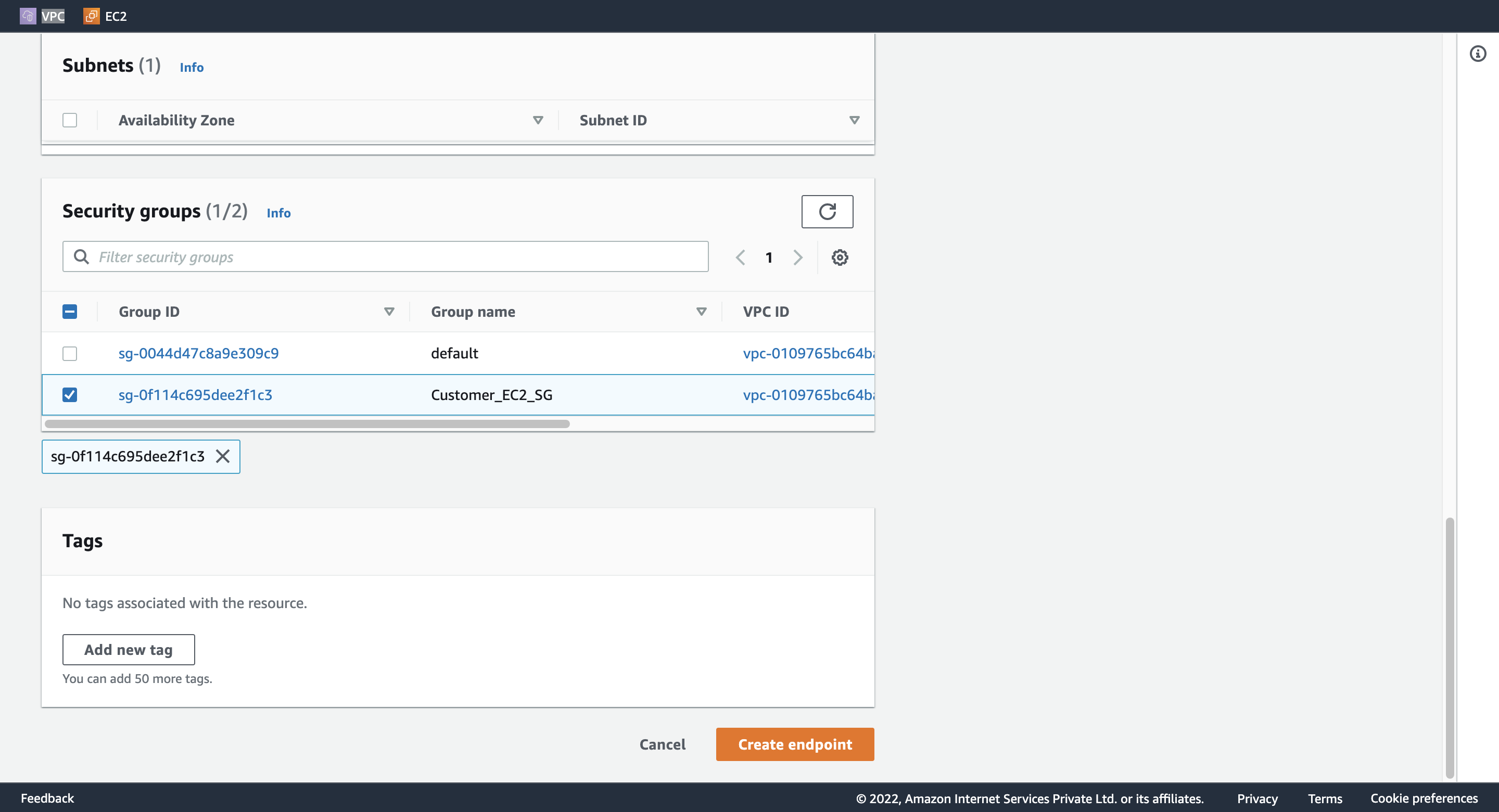

Security groups: (一覧から選択) Customer_EC2_SG

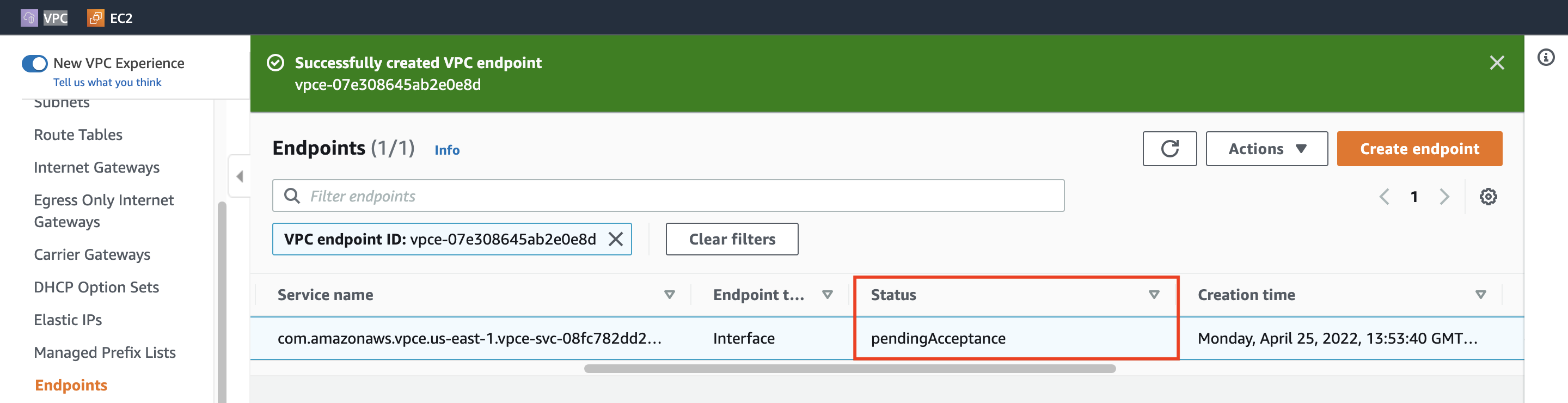

Endpoint のステータスを確認する。

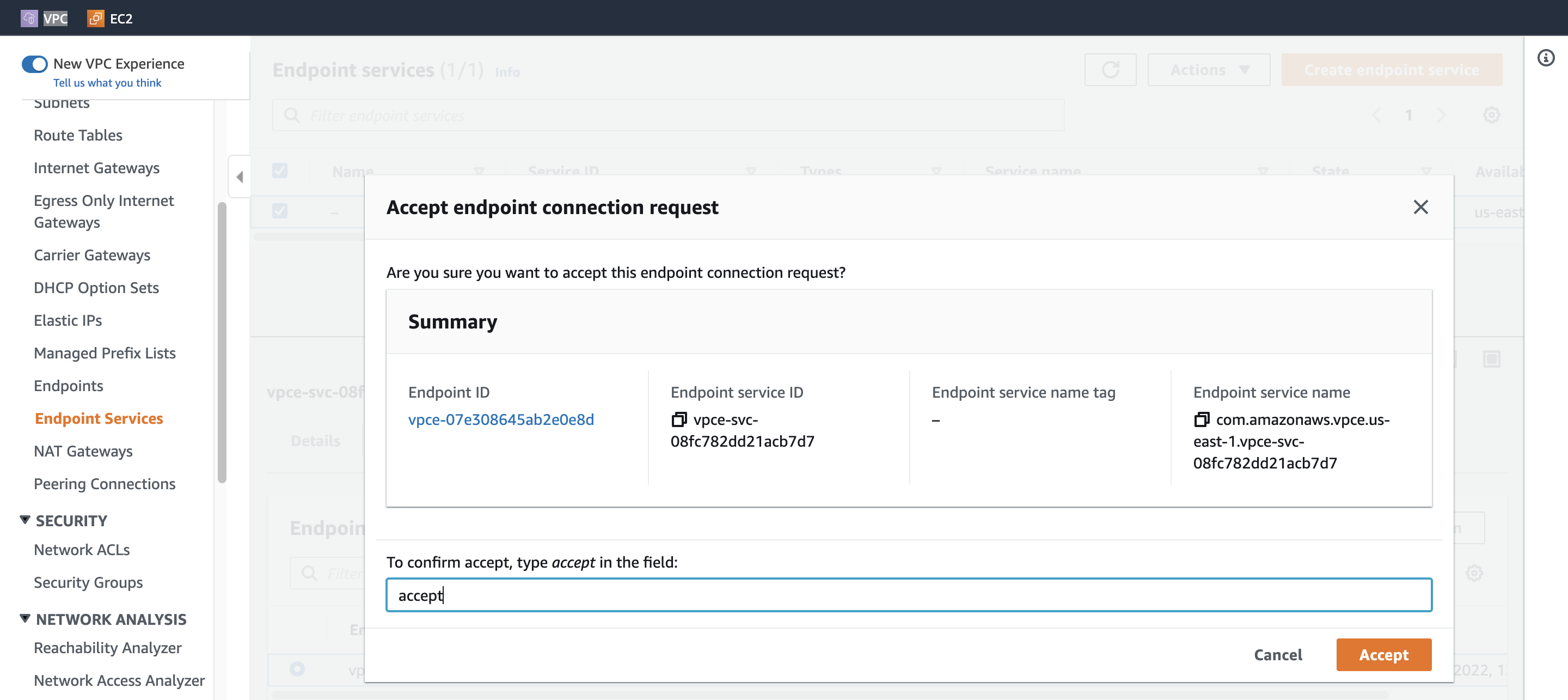

2. Accept endpoint connection request¶

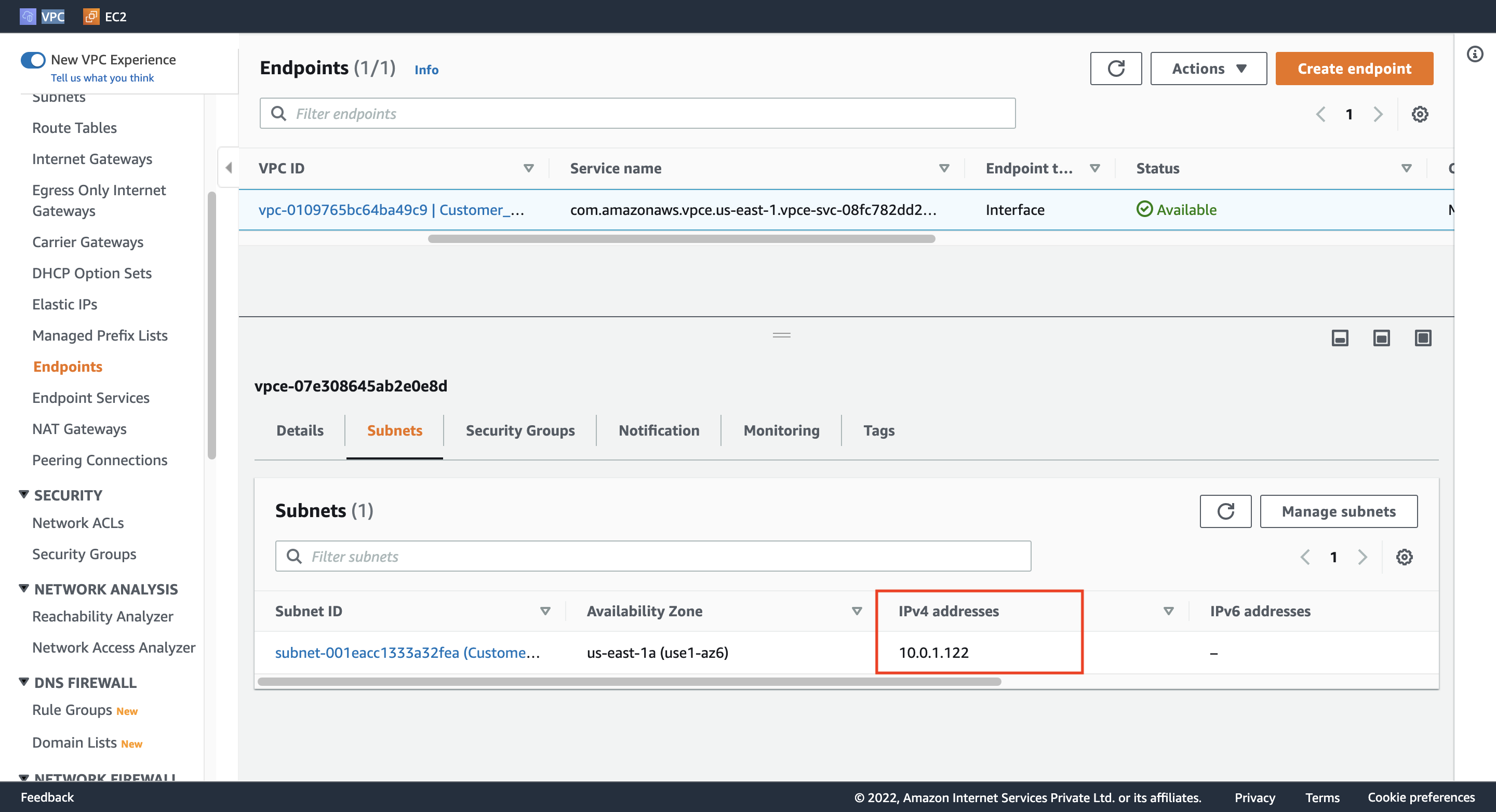

Endpoint Connections を設定して、Endpoint のステータスが Available になるまで待つ。

Endpoint のIPv4 アドレスをメモする。

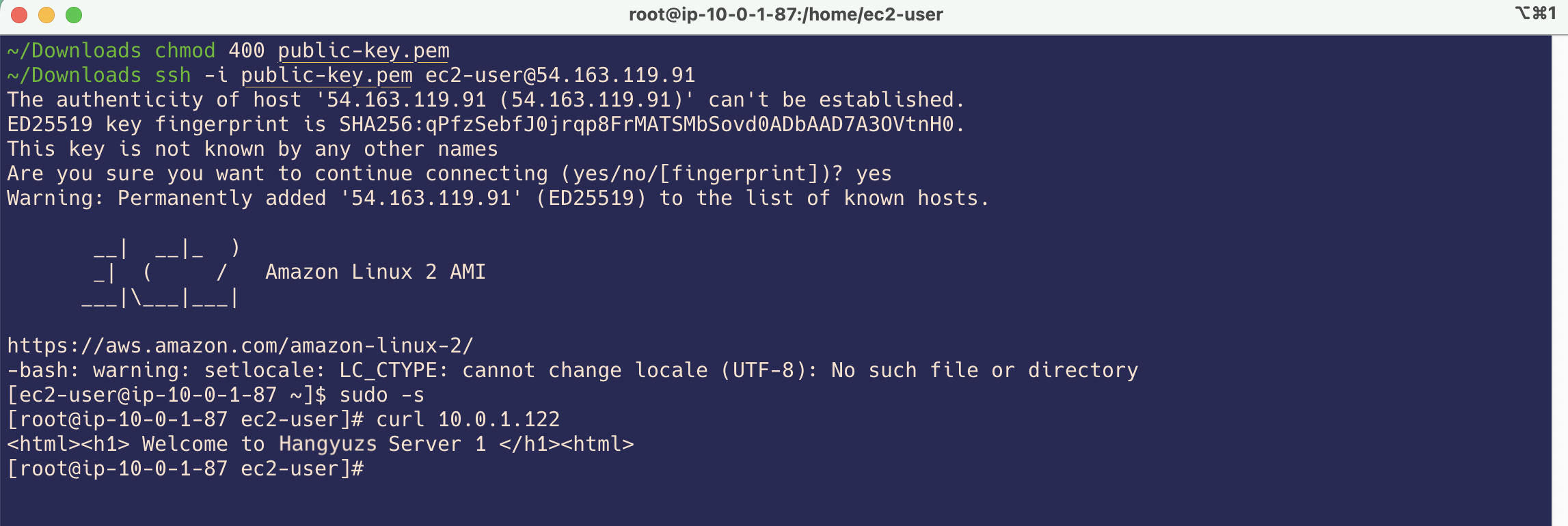

Step 16. Test the connectivity¶

SSH で Customer EC2 にアクセスして、curl で接続状況を確認する。

ssh -i {keypair}.pem ec2-user@{Cusotmer_EC2_IPv4_Address}
curl {Endpoint_IPv4_Address}

下記の内容が返される。

<html><h1> Welcome to Hangyuzs Server 1 </h1></html>

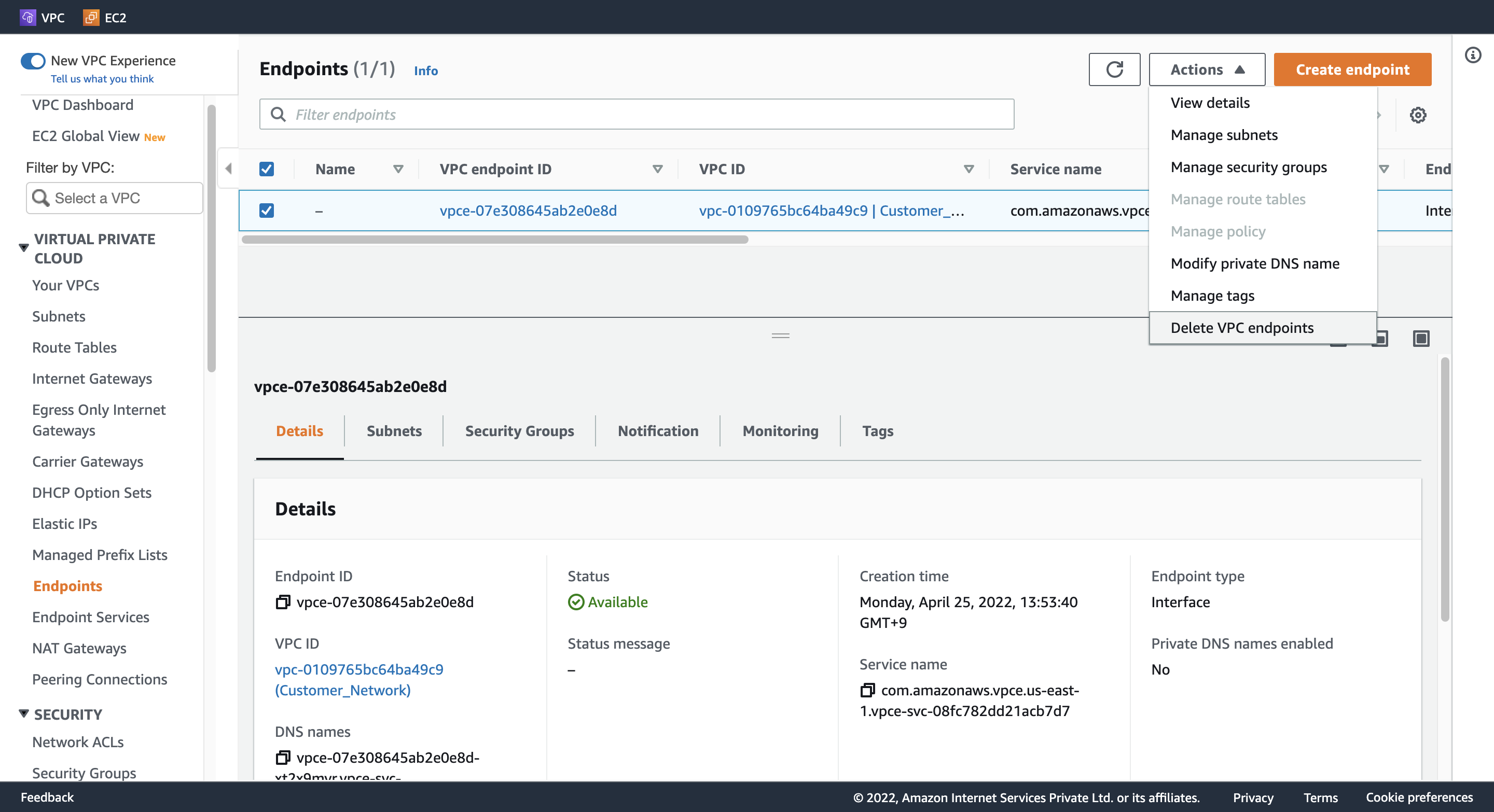

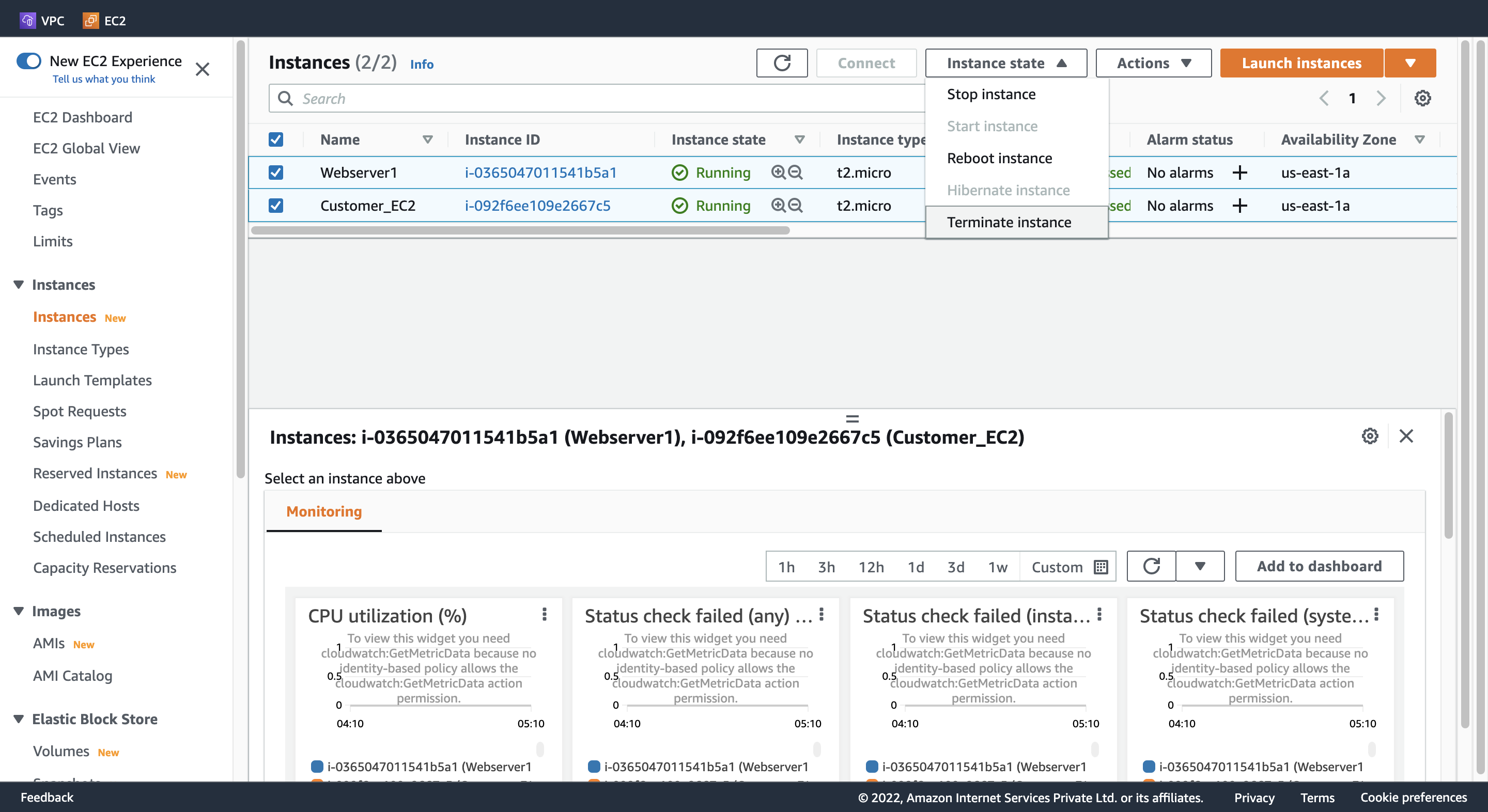

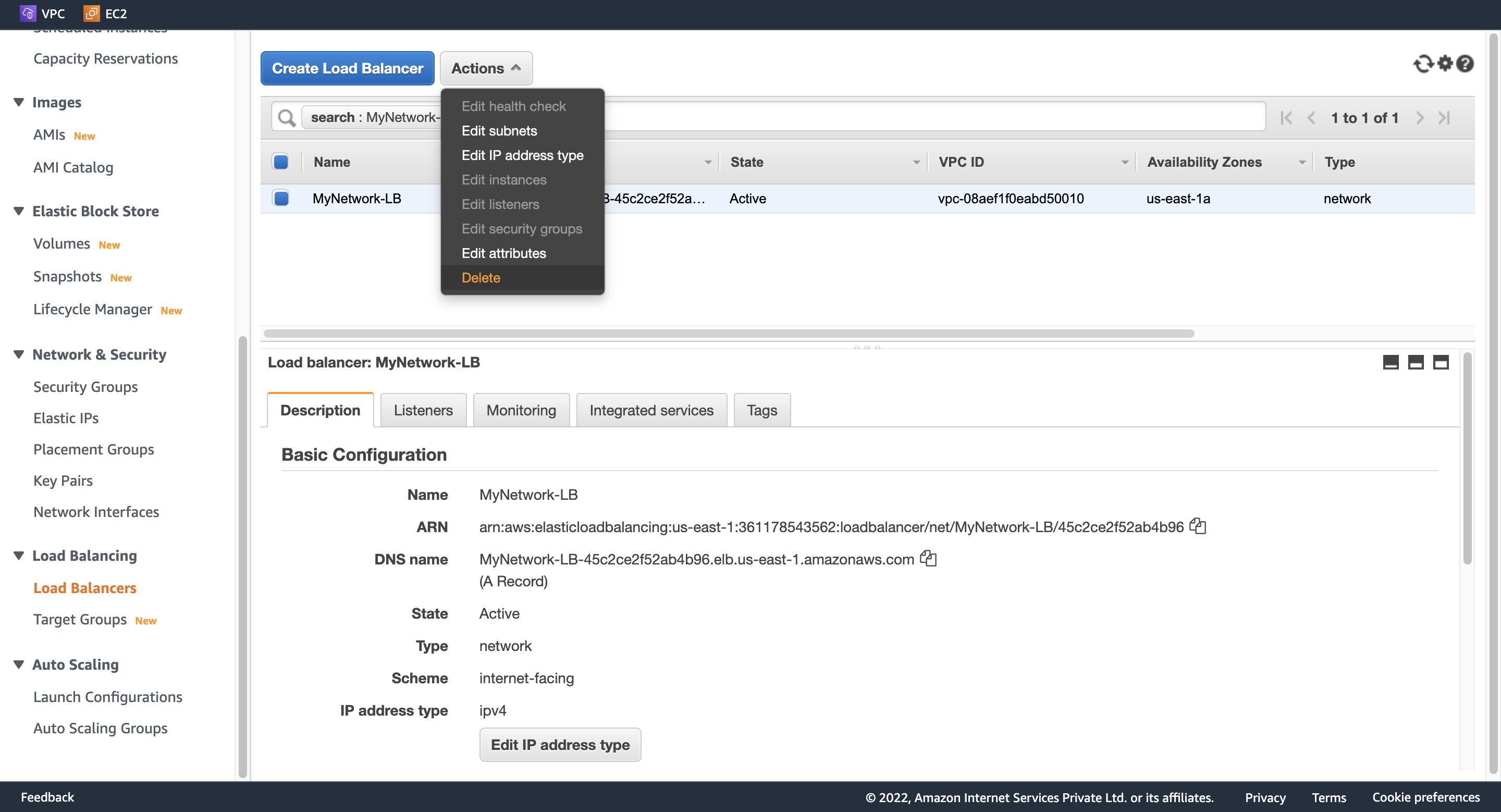

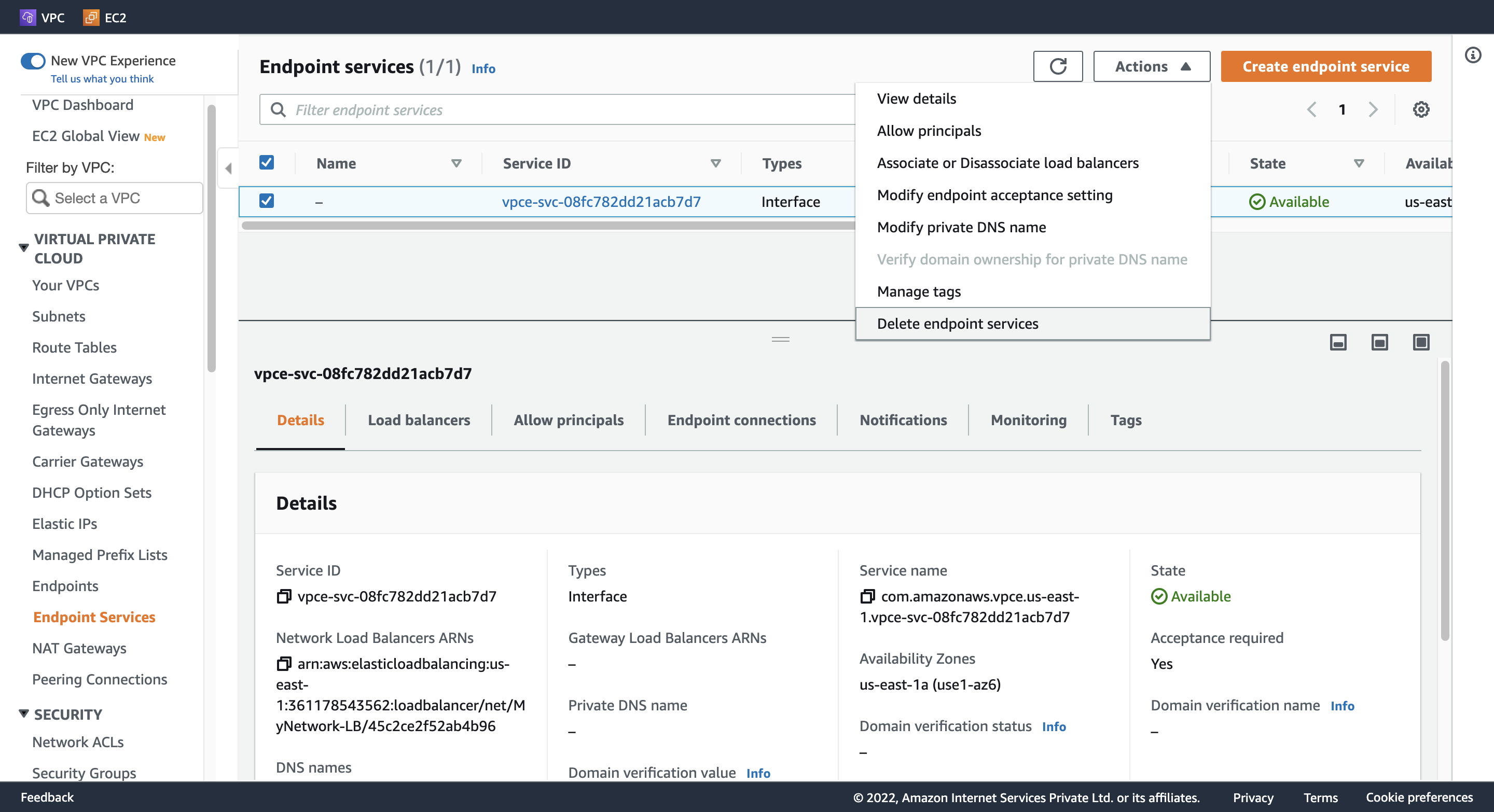

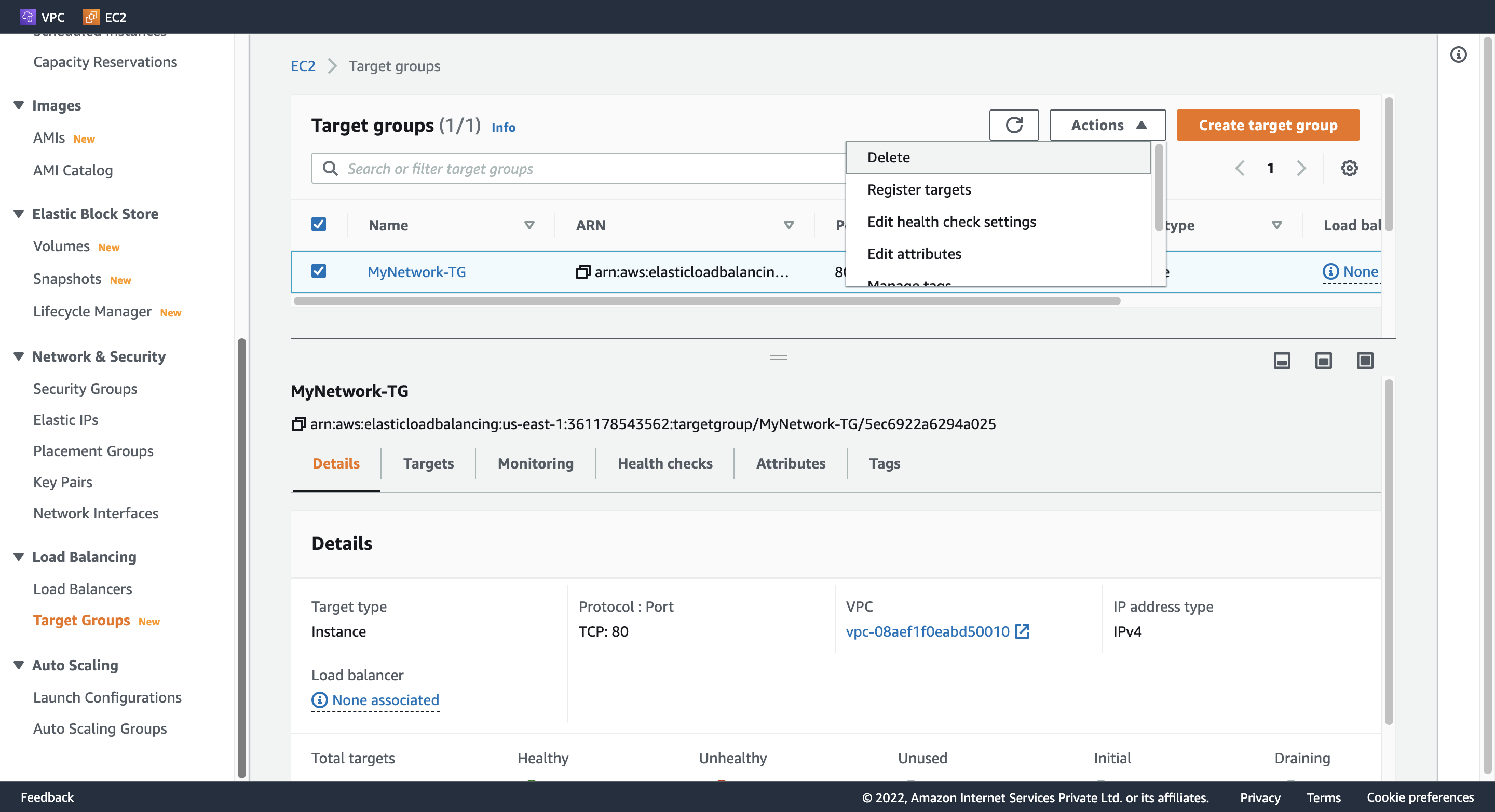

Step 17. Delete AWS Resources¶

リソースを削除する必要がある場合、下記の順番で行えればきれいに削除できる。
- EC2 Instance (2つ)
- VPC Endpoint
- Endpoint Service
- NLB
- Target Groups
